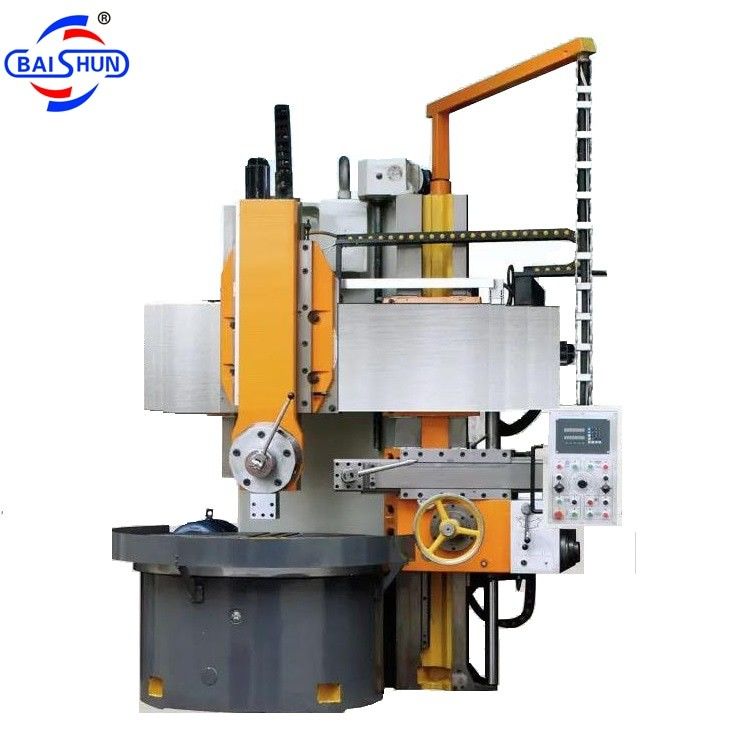

वीटीएल सीएनसी वर्टिकल लेथ बोरर सिंगल कॉलम वर्टिकल टर्निंग लेथ मशीन

वीटीएल सिंगल कॉलम वर्टिकल टरथ मशीन उच्च परिशुद्धता वर्टिकल टरथ मशीन

यह टर्न उच्च गति इस्पात, कठोर मिश्र धातु, और सिरेमिक से बने उपकरणों को काटने के लिए एकदम सही है। यह दोनों आंतरिक और बाहरी बेलनाकार सतहों, आंतरिक और बाहरी शंकु सतहों, ग्रूव,और धातु और गैर धातु भागों की सपाट सतहोंइसकी उच्च दक्षता और स्थिर परिशुद्धता के साथ, यह विभिन्न उत्पादन मांगों को आसानी से पूरा कर सकता है।

हमारे सिंगल कॉलम टरथ का C5112 मॉडल बड़ी मशीनिंग क्षमताओं, स्थिर और मजबूत संरचना और कुशल प्रदर्शन के साथ एक अत्यधिक कठोर मशीन है।यह एक ऊर्ध्वाधर उपकरण सिर के साथ आता है और एक उच्च परिशुद्धता डिजिटल रीडआउट प्रणाली (डीआरओ) से लैस किया जा सकता हैएक एसी इन्वर्टर मोटर का उपयोग गति को आसानी से समायोजित करने की अनुमति देता है। 40 Cr स्टील से बने गियर, उच्च सटीकता सुनिश्चित करने और मशीन शोर को कम करने के लिए सटीक ग्राउंड हैं।इन मशीनों को विशेष रूप से आधुनिक मशीनिंग आवश्यकताओं को संभालने के लिए डिज़ाइन और निर्मित किया गया है, जिसमें उच्च गति वाले काटने वाले औजार और कार्बाइड काटने वाले उपकरण शामिल हैं, लौह और गैर लौह धातुओं, मिश्र धातुओं और अन्य सामग्रियों से बने काम के टुकड़ों के लिए।

ऊर्ध्वाधर लात मशीन मुख्य संरचनाः

1मशीन टूल्स: मशीन टूल्स के मुख्य घटक (टारथ बेड, बेस, वर्कबैंक, बीम, वर्टिकल स्लाइड रिस्ट, साइड टूल बॉक्स, फीड बॉक्स,मुख्य ड्राइव गियर बॉक्स) राल रेत प्रौद्योगिकी का उपयोग कर मजबूत कास्ट आयरन से बने होते हैं.

2मुख्य ड्राइव: कार्यक्षेत्र के घूर्णन को मुख्य विद्युत मोटर द्वारा संचालित किया जाता है, जिसमें गियर को कम करने और गति को समायोजित करने के लिए एक विद्युत चुम्बकीय गति नियंत्रण प्रणाली होती है।

3ऊर्ध्वाधर स्लाइड और ऊर्ध्वाधर स्लाइड की फ़ीड तंत्रः रैम HT250 सामग्री से बना है, जो अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है।

4कार्यबेंच आधार संरचनाः कार्यबेंच एक लंबी धुरी संरचना को अपनाता है, जो रेडियल संरेखण के लिए उच्च परिशुद्धता वाली दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों द्वारा समर्थित है।

5बीम: बीम को एक बहाव का उपयोग करके, clamping के लिए हाइड्रोलिक दबाव के साथ सुरक्षित किया जाता है और जारी किया जाता है।

6हाइड्रोलिक प्रणाली: हाइड्रोलिक प्रणाली में घरेलू और अंतरराष्ट्रीय दोनों तरह के प्रसिद्ध निर्माताओं के विश्वसनीय नियंत्रण घटकों का उपयोग किया जाता है।

7उपकरण मशीन का स्नेहनः उपकरण मशीन निर्दिष्ट अंतराल पर स्वचालित रूप से बीम और चलती भागों को स्नेहन करने के लिए तेल प्रदान करती है।

8. मशीन टूल्स सुरक्षाः मशीन टूल्स के चलती भागों में एक व्यापक सुरक्षा श्रृंखला और इंटरलॉक सिस्टम है।

9विद्युत नियंत्रण प्रणाली:

a) विद्युत स्रोत: 380V±10%, 50Hz का तीन-चरण धारा।

(ख) मशीन उपकरण का विद्युत डिजाइन अंतरराष्ट्रीय डिजाइन मानकों का अनुपालन करता है।
