घर > उत्पादों > ऊर्ध्वाधर लात मशीन > C5116 सीएनसी ऊर्ध्वाधर बोरर पारंपरिक ऊर्ध्वाधर मोड़ मशीन उच्च कठोरता

C5116 सीएनसी ऊर्ध्वाधर बोरर पारंपरिक ऊर्ध्वाधर मोड़ मशीन उच्च कठोरता

उत्पाद विवरण

उत्पत्ति के प्लेस: हेनान, चीन

ब्रांड नाम: BAISHUN

प्रमाणन: Provided

मॉडल संख्या: C5116

दस्तावेज़: उत्पाद पुस्तिका पीडीएफ

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: negotiable

पैकेजिंग विवरण: निर्यात मानक पैकेज या ग्राहक के साथ बातचीत

प्रसव के समय: 45 कार्य दिवस

भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

C5116

,

सीएनसी ऊर्ध्वाधर ड्रिलर

,

C5116 सीएनसी वर्टिकल बोरर

उत्पाद का नाम:
उच्च कठोरता ऊर्ध्वाधर खराद मशीन
मशीनिंग क्षमता:
मध्यम कार्य
स्पिंडल बोर (मिमी):
130
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
1600 मिमी
कार्य तालिका दीया.:
1400 मिमी
प्रकार:
खड़ा
स्पिंडल मोटर पावर (किलोवाट):
30
आयाम ((L*W*H):
2830*2670*3010 मिमी
वजन (किलो):
12400 कि.ग्रा
वारंटी:
1 वर्ष
उत्पाद का नाम:
उच्च कठोरता ऊर्ध्वाधर खराद मशीन
मशीनिंग क्षमता:
मध्यम कार्य
स्पिंडल बोर (मिमी):
130
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
1600 मिमी
कार्य तालिका दीया.:
1400 मिमी
प्रकार:
खड़ा
स्पिंडल मोटर पावर (किलोवाट):
30
आयाम ((L*W*H):
2830*2670*3010 मिमी
वजन (किलो):
12400 कि.ग्रा
वारंटी:
1 वर्ष
C5116 सीएनसी ऊर्ध्वाधर बोरर पारंपरिक ऊर्ध्वाधर मोड़ मशीन उच्च कठोरता

C5116 पारंपरिक ऊर्ध्वाधर प्रकार की उच्च कठोरता वाली ऊर्ध्वाधर टरथ मशीन



हमारे सिंगल कॉलम टरथ का C5116 मॉडल बड़ी मशीनिंग क्षमताओं, स्थिर और मजबूत संरचना और कुशल प्रदर्शन के साथ एक अत्यधिक कठोर मशीन है।यह एक ऊर्ध्वाधर उपकरण सिर के साथ आता है और एक उच्च परिशुद्धता डिजिटल रीडआउट प्रणाली (डीआरओ) से लैस किया जा सकता है.
गति समायोजन के लिए एक एसी इन्वर्टर मोटर का प्रयोग किया जाता है।
40 Cr स्टील से बने गियर उच्च सटीकता सुनिश्चित करने और मशीन शोर को कम करने के लिए सटीक ग्राउंड हैं। इन मशीनों को विशेष रूप से आधुनिक मशीनिंग आवश्यकताओं को संभालने के लिए डिज़ाइन और निर्मित किया गया है,जिसमें उच्च गति वाले काटने वाले औजार और कार्बाइड काटने वाले उपकरण शामिल हैं, लौह और गैर लौह धातुओं, कम्पोजिट और अन्य सामग्रियों से बने काम के टुकड़ों के लिए।

ऊर्ध्वाधर लात मशीन मुख्य संरचनाः



1मशीन टूल्स: मशीन टूल्स के मुख्य घटक (टारथ बेड, बेस, वर्कबैंक, बीम, वर्टिकल स्लाइड रिस्ट, साइड टूल बॉक्स, फीड बॉक्स,मुख्य ड्राइव गियर बॉक्स) राल रेत प्रौद्योगिकी का उपयोग कर मजबूत कास्ट आयरन से बने होते हैं.

2मुख्य ड्राइव: कार्यक्षेत्र के घूर्णन को मुख्य विद्युत मोटर द्वारा संचालित किया जाता है, जिसमें गियर को कम करने और गति को समायोजित करने के लिए एक विद्युत चुम्बकीय गति नियंत्रण प्रणाली होती है।

3ऊर्ध्वाधर स्लाइड और ऊर्ध्वाधर स्लाइड की फ़ीड तंत्रः रैम HT250 सामग्री से बना है, जो अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है।

4कार्यबेंच आधार संरचनाः कार्यबेंच एक लंबी धुरी संरचना को अपनाता है, जो रेडियल संरेखण के लिए उच्च परिशुद्धता वाली दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों द्वारा समर्थित है।

5बीम: बीम को एक बहाव का उपयोग करके, clamping के लिए हाइड्रोलिक दबाव के साथ सुरक्षित किया जाता है और जारी किया जाता है।

6हाइड्रोलिक प्रणाली: हाइड्रोलिक प्रणाली में घरेलू और अंतरराष्ट्रीय दोनों तरह के प्रसिद्ध निर्माताओं के विश्वसनीय नियंत्रण घटकों का उपयोग किया जाता है।

7उपकरण मशीन का स्नेहनः उपकरण मशीन निर्दिष्ट अंतराल पर स्वचालित रूप से बीम और चलती भागों को स्नेहन करने के लिए तेल प्रदान करती है।

8. मशीन टूल्स सुरक्षाः मशीन टूल्स के चलती भागों में एक व्यापक सुरक्षा श्रृंखला और इंटरलॉक सिस्टम है।

9विद्युत नियंत्रण प्रणाली:

a) विद्युत स्रोत: 380V±10%, 50Hz का तीन-चरण धारा।

(ख) मशीन उपकरण का विद्युत डिजाइन अंतरराष्ट्रीय डिजाइन मानकों का अनुपालन करता है।



विवरण:
यह श्रृंखला मशीन सभी उद्योगों में मशीनिंग भागों के लिए उपयुक्त है। मशीन पर बेलनाकार मोड़ और ड्रिलिंग। टेपरिंग और सतह के साथ-साथ ग्रूविंग भी किया जा सकता है.
इस मेज में रोलिंग गाइडवे के लिए उच्च सटीकता के साथ थ्रस्ट बॉल लेयरिंग को अपनाया गया है।धुरी रेडियल NN30 प्रकार डबल पंक्ति बेलनाकार रोलिंग असर किया जाता है. तो यह घूर्णन सटीकता और लोड क्षमता में सुधार कर सकते हैं
मेज।
रेल सिर पंचकोणीय बुर्ज से सुसज्जित है, और साइड हेड वर्ग बुर्ज के साथ बनाया गया है।
दोनों सिरों में सभी हाइड्रोलिक संतुलन को अपनाया जाता है।
रेल सिर C518-C5112 मशीन क्षैतिज और ऊर्ध्वाधर आंदोलन में ट्रांसमिशन के लिए रोलिंग लीड पेंच असर अपनाया जाता है।
मशीन का विद्युत उपकरण पीसी द्वारा नियंत्रित किया जाता है। इसलिए यह उच्च विश्वसनीयता है।
मशीन के समग्र आयाम सुंदर हैं और लोगों के लिए इसका प्रयोग करना सुखद है। यह रखरखाव और सेवा के लिए आसान है।
साइड हेड, डिजिटल कंट्रोल और टर्निंग कॉपर का लगाव विशेष आवश्यकता पर उपलब्ध कराया जा सकता है।

विवरण:

यह मशीन श्रृंखला सभी उद्योगों में भागों की मशीनिंग के लिए उपयुक्त है। यह बेलनाकार मोड़, बोरिंग, कॉपरिंग, सतह, और ग्रूविंग, दोनों असभ्य और परिष्करण संचालन कर सकते हैं।

तालिका में रोलिंग गाइडवे के लिए उच्च परिशुद्धता वाले थ्रस्ट बॉल लेयरिंग का उपयोग किया गया है, जबकि C5116 मशीन में स्लाइडिंग गाइडवे को अपनाया गया है।स्पिंडल रेडियल NN30 प्रकार की दोहरी पंक्ति वाले बेलनाकार रोलिंग बीयरिंग से लैस है, जो तालिका की घूर्णन सटीकता और भार क्षमता में सुधार करते हैं।

रेल के सिर में पंचकोणीय बुर्ज है और साइड हेड में स्क्वायर बुर्ज का डिजाइन है।

दोनों सिर हाइड्रोलिक रूप से संतुलित हैं।

C518-C5116 मशीन के रेल सिर में क्षैतिज और ऊर्ध्वाधर गति संचरण के लिए रोलिंग लीड स्क्रू लेयरिंग का उपयोग किया जाता है।

मशीन के विद्युत उपकरणों को एक पीसी द्वारा नियंत्रित किया जाता है, जो उच्च विश्वसनीयता सुनिश्चित करता है।

मशीन के समग्र आयाम सौंदर्य के दृष्टि से सुखद और उपयोगकर्ता के अनुकूल हैं। इसका रखरखाव और सेवा करना आसान है।

विशेष अनुरोध पर, अतिरिक्त संलग्नक जैसे कि साइड हेड, डिजिटल कंट्रोल और टर्निंग कॉपर प्रदान किए जा सकते हैं।



मशीन विनिर्देश

मॉडल

C518

C5112

C5116

C5120

C5125

मैक्स. घुमावदार डाय.

800

1200

1600

2000

2500

अधिकतम काटने की ऊंचाई ((मिमी)

800

1000

1000

1250

1250

अधिकतम लोडिंग वजन ((टन)

1.2

3.2

5

8

10

काम की मेज का व्यास ((मिमी)

720

1000

1400

1800

2250

काम की मेज की गति सीमा ((r/min)

30-260

6.3-200

5-160

3.2-100

2-63

अधिकतम काम की मेज का टोक़ (n.m)

1000

25000

32000

32000

35000

ऊर्ध्वाधर औजार के खंभे की ऊर्ध्वाधर यात्रा ((मिमी)

650

650

800

800

1200

ऊर्ध्वाधर स्तंभ की क्षैतिज यात्रा ((मिमी)

570

700

915

1200

1400

घन टन)

7

8

12.4

17

23

आयाम ((L*W*Hmm)

2080*2621

*3515

2360*2280

*2800

2830*2670

*3010

3200*2800

*3250

3300*4000

*3500





मशीन चित्र

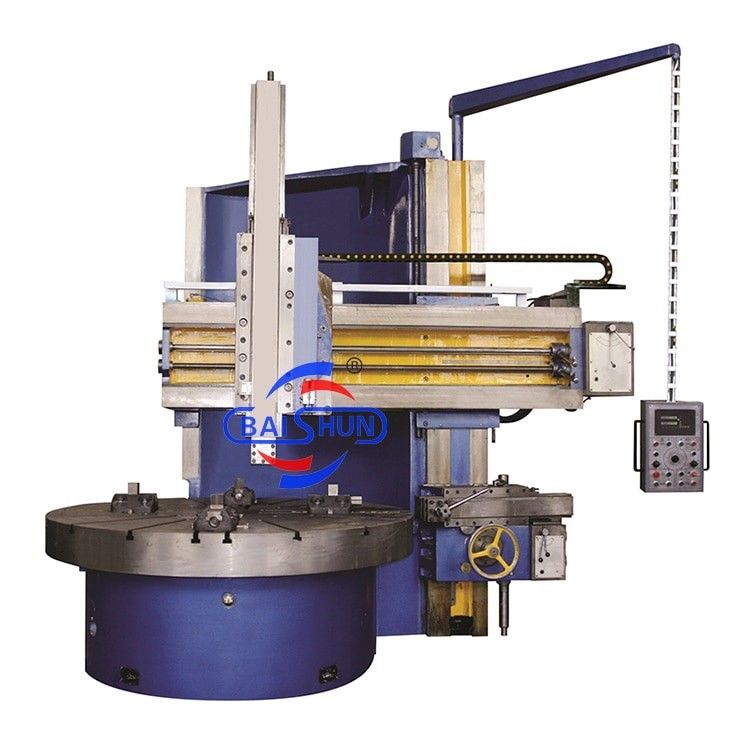

C5116 सीएनसी ऊर्ध्वाधर बोरर पारंपरिक ऊर्ध्वाधर मोड़ मशीन उच्च कठोरता 0





C5116 सीएनसी ऊर्ध्वाधर बोरर पारंपरिक ऊर्ध्वाधर मोड़ मशीन उच्च कठोरता 1
