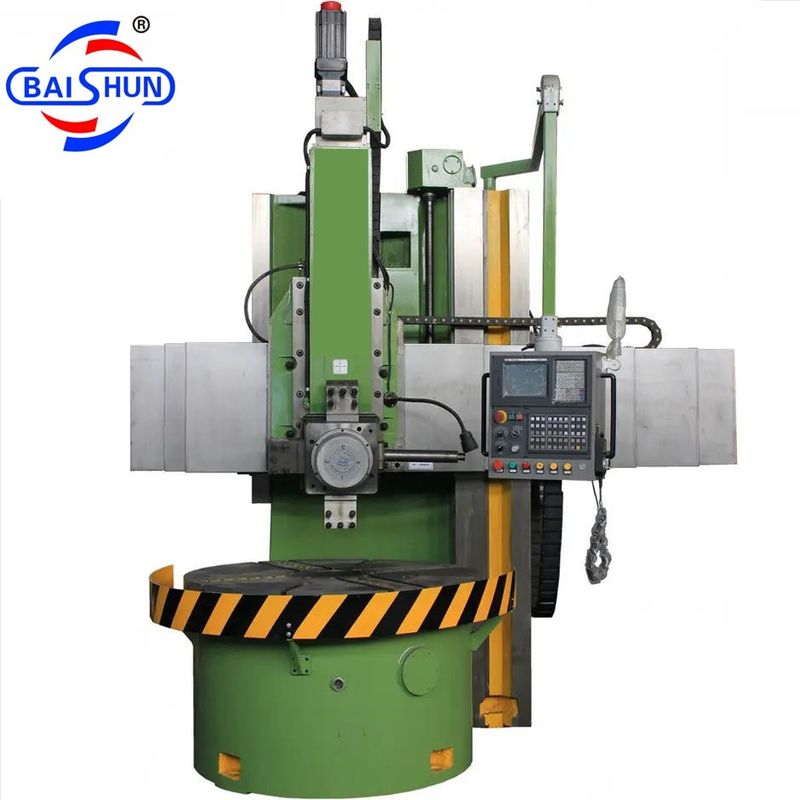

सीएनसी वर्टिकल टर्निंग लेथ मशीन उच्च परिशुद्धता एकल धुरी

सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।

सीएनसी ऊर्ध्वाधर lathe एक ऊर्ध्वाधर धुरी है कि पकड़ता है और workpiece घुमाता है। वेव्यापक रूप से विनिर्माण उद्योग में बड़े और भारी घटकों, जैसे गियर, टरबाइन और एयरोस्पेस भागों के उत्पादन के लिए उपयोग किए जाते हैं।वे विशेष रूप से एक उच्च पहलू अनुपात के साथ घटकों को मोड़ने के लिए उपयोगी हैं.

इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.

कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.

1उपकरण के मुख्य घटकों का निर्माण उच्च शक्ति, कम तनाव वाले कास्ट आयरन सामग्री के साथ एक पूरी कास्टिंग संरचना का उपयोग करके किया जाता है।यह कच्चे मशीनिंग के बाद annealing और उम्र बढ़ने के उपचार से गुजरता हैसटीकता सुनिश्चित करने के लिए स्तंभ गाइड रेल को ग्राउंड किया जाता है, जबकि बीम गाइड और रैम गाइड को मध्यवर्ती आवृत्ति बुझाने के बाद पीसने से गुजरते हैं।

2मुख्य ट्रांसमिशन एक एसी मोटर द्वारा संचालित होता है, जिसमें एक मुख्य ड्राइव गति होती है जिसे सोलेनोइड वाल्व नियंत्रण के माध्यम से 16 चरणों में बदला जा सकता है।गियरबॉक्स में सभी गियर उच्च आवृत्ति बुझाने के लिए बढ़ी स्थायित्व के लिए गुजरते हैं.

3कार्य तालिका में एक रोलिंग गाइडवे डिजाइन है, जो बड़ी लोडिंग क्षमता और उच्च घूर्णन सटीकता की अनुमति देता है।

4ऊर्ध्वाधर औजार-पोस्ट पांच-स्टेशन औजार-पोस्ट से लैस है और उच्च-सटीक चूहा गियर डिस्क स्थिति का उपयोग करता है। औजार-पोस्ट हाइड्रोलिक संतुलन का उपयोग करते हैं,क्षैतिज और ऊर्ध्वाधर फ़ीड के साथ स्लाइडिंग स्क्रू ड्राइव का उपयोग करकेटूल-पोस्ट को 3-पीएच एसी मोटर द्वारा संचालित किया जाता है, जिसमें सुचारू संचालन के लिए उच्च शक्ति वाले पीटीएफई नरम बेल्ट के साथ एक स्लाइडिंग गाइड रेल प्रकार गाइडवे होता है।

5हाइड्रोलिक प्रणाली जर्मन यातायात ट्रांसमिशन उपकरणों से सुसज्जित है ताकि वर्कटेबल स्नेहन के लिए स्थिर तेल प्रवाह सुनिश्चित किया जा सके।
