उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: C518
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक पैकेज या ग्राहक के साथ बातचीत
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
नाम: |
एकल स्तंभ ऊर्ध्वाधर लात |
मशीनिंग क्षमता: |
भार रहित |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
800 मिमी |
प्रकार: |
खड़ा |
स्पिंडल मोटर पावर (किलोवाट): |
11 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
वजन (किलो): |
7000 किग्रा |
वारंटी: |
1 वर्ष |
कार्य: |
धातु मोड़ना |
नाम: |
एकल स्तंभ ऊर्ध्वाधर लात |
मशीनिंग क्षमता: |
भार रहित |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
800 मिमी |
प्रकार: |
खड़ा |
स्पिंडल मोटर पावर (किलोवाट): |
11 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
वजन (किलो): |
7000 किग्रा |
वारंटी: |
1 वर्ष |
कार्य: |
धातु मोड़ना |

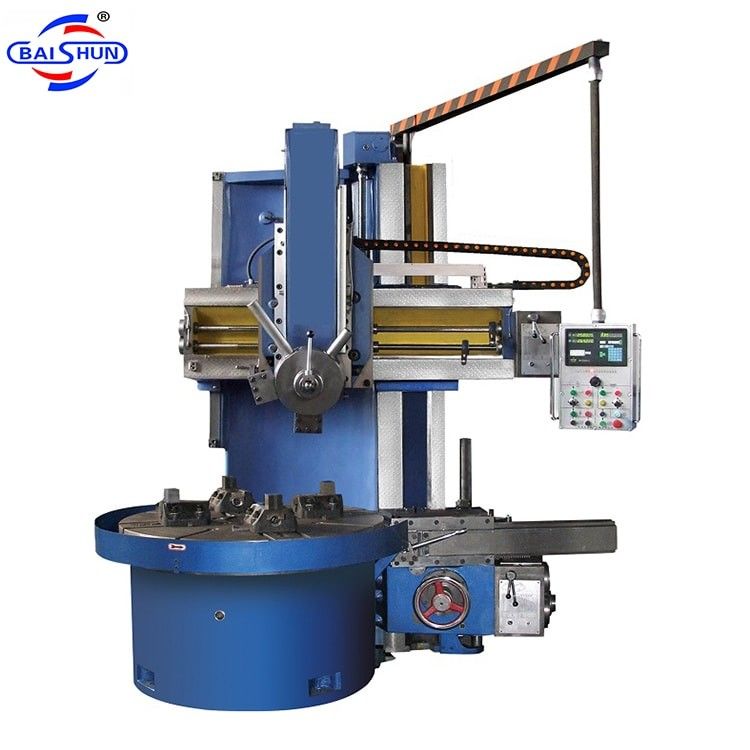

ऊर्ध्वाधर टर्न मशीन दोनों अंदर और बाहर सिलेंडरों और विमानों, मकई सतहों, और ग्रूविंग के लिए तैयार किया गया है। यह उच्च गति इस्पात उपकरण लौह धातुओं पर काम करने के लिए उपयुक्त है,गैर लौह धातुएँ, और कुछ गैर धातु सामग्री।
विशेषताएं:
1यह बहुमुखी मशीन विभिन्न उद्योगों में यांत्रिक प्रसंस्करण के लिए उपयुक्त है। इसका उपयोग अंदर और बाहर के सिलेंडरों, शंकु सतहों, अंत के चेहरे,गूंजना, काटने, और आंतरिक छेद ड्रिलिंग।
2मुख्य ट्रांसमिशन एक एसी मोटर द्वारा संचालित होता है, जिसमें एक मुख्य ड्राइव गति होती है जिसे सोलेनोइड वाल्व नियंत्रण के माध्यम से 16 चरणों में बदला जा सकता है।गियरबॉक्स में सभी गियर उच्च आवृत्ति बुझाने के लिए बढ़ी स्थायित्व के लिए गुजरते हैं.
3कार्य तालिका में एक रोलिंग गाइडवे डिजाइन है, जो बड़ी लोडिंग क्षमता और उच्च घूर्णन सटीकता की अनुमति देता है।
4ऊर्ध्वाधर औजार-पोस्ट पांच-स्टेशन औजार-पोस्ट से लैस है और उच्च-सटीक चूहा गियर डिस्क स्थिति का उपयोग करता है। औजार-पोस्ट हाइड्रोलिक संतुलन का उपयोग करते हैं,क्षैतिज और ऊर्ध्वाधर फ़ीड के साथ स्लाइडिंग स्क्रू ड्राइव का उपयोग करकेटूल-पोस्ट को 3-पीएच एसी मोटर द्वारा संचालित किया जाता है, जिसमें सुचारू संचालन के लिए उच्च शक्ति वाले पीटीएफई नरम बेल्ट के साथ एक स्लाइडिंग गाइड रेल प्रकार गाइडवे होता है।
5हाइड्रोलिक प्रणाली जर्मन यातायात ट्रांसमिशन उपकरणों से सुसज्जित है ताकि वर्कटेबल स्नेहन के लिए स्थिर तेल प्रवाह सुनिश्चित किया जा सके।
6उच्च विश्वसनीयता के लिए मशीन को पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है, जिसमें विशिष्ट प्रक्रिया आवश्यकताओं के अनुरूप विद्युत वायरिंग होती है।
7यह मशीन एक आकर्षक डिजाइन के साथ आती है, जो उपयोगकर्ता के आराम और सुविधाजनक संचालन और रखरखाव को सुनिश्चित करती है।
8अनुकूलन विकल्पों में ग्राहक के अनुरोध पर एक डिजिटल डिस्प्ले डिवाइस स्क्वायर रैम शामिल है, जो विशिष्ट आवश्यकताओं को पूरा करने के लिए अतिरिक्त लचीलापन प्रदान करता है।
विनिर्देशः
|
मॉडल |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
मैक्स. घुमावदार डाय. |
800 |
1200 |
1600 |
2000 |
2500 |
|
अधिकतम काटने की ऊंचाई ((मिमी) |
800 |
1000 |
1000 |
1250 |
1250 |
|
अधिकतम लोडिंग वजन ((टन) |
1.2 |
3.2 |
5 |
8 |
10 |
|
काम की मेज का व्यास ((मिमी) |
720 |
1000 |
1400 |
1800 |
2250 |
|
काम की मेज की गति सीमा ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
अधिकतम काम की मेज का टोक़ (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
ऊर्ध्वाधर औजार के खंभे की ऊर्ध्वाधर यात्रा ((मिमी) |
650 |
650 |
800 |
800 |
1200 |
|
ऊर्ध्वाधर स्तंभ की क्षैतिज यात्रा ((मिमी) |
570 |
700 |
915 |
1200 |
1400 |
|
घन टन) |
7 |
8 |
12.4 |
17 |
23 |
|
आयाम ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
मशीन चित्रः
