उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: C5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
नाम: |
एकल स्तंभ ऊर्ध्वाधर लात मशीन |
मशीनिंग क्षमता: |
मध्यम कार्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 मिमी |
प्रकार: |
लंबवत प्रकार |
स्पिंडल मोटर पावर (किलोवाट): |
22 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2360*2280*2800 मिमी |
वजन (किलो): |
8000 किग्रा |
प्रदर्शन: |
डीआरओ डिस्प्ले |
स्वचालित: |
सम्मेलन का प्रकार |
नाम: |
एकल स्तंभ ऊर्ध्वाधर लात मशीन |
मशीनिंग क्षमता: |
मध्यम कार्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 मिमी |
प्रकार: |
लंबवत प्रकार |
स्पिंडल मोटर पावर (किलोवाट): |
22 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2360*2280*2800 मिमी |
वजन (किलो): |
8000 किग्रा |
प्रदर्शन: |
डीआरओ डिस्प्ले |
स्वचालित: |
सम्मेलन का प्रकार |

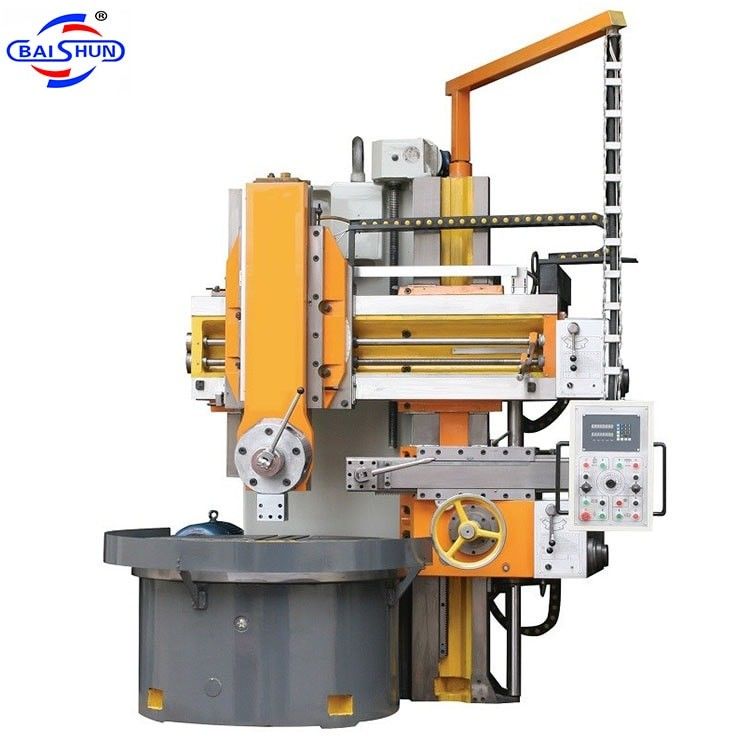

डीआरओ डिस्प्ले कन्वेंशन प्रकार हाई स्पीड सिंगल कॉलम वर्टिकल टरथ मशीन
विवरण:
ऊर्ध्वाधर टर्न मशीन दोनों अंदर और बाहर सिलेंडरों और विमानों, मकई सतहों, और ग्रूविंग के लिए तैयार किया गया है। यह उच्च गति इस्पात उपकरण लौह धातुओं पर काम करने के लिए उपयुक्त है,गैर लौह धातुएँ, और कुछ गैर धातु सामग्री।
उपकरण के मुख्य घटकों का निर्माण उच्च शक्ति, कम तनाव वाले कास्ट आयरन सामग्री के साथ एक पूरी कास्टिंग संरचना का उपयोग करके किया जाता है।यह कच्चे मशीनिंग के बाद annealing और उम्र बढ़ने के उपचार से गुजरता हैसटीकता सुनिश्चित करने के लिए स्तंभ गाइड रेल को ग्राउंड किया जाता है, जबकि बीम गाइड और रैम गाइड को मध्यवर्ती आवृत्ति बुझाने के बाद पीसने से गुजरते हैं।
आम तौर पर इसे न्यूनतम मानवीय हस्तक्षेप के साथ मोल्डिंग, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग जैसे विभिन्न प्रकार के मशीनिंग कार्यों को करने के लिए प्रोग्राम किया जा सकता है।
विशेषताएं:
1यह बहुमुखी मशीन विभिन्न उद्योगों में यांत्रिक प्रसंस्करण के लिए उपयुक्त है।
2मुख्य ट्रांसमिशन एक एसी मोटर द्वारा संचालित है, जिसमें एक मुख्य ड्राइव गति है जिसे सोलेनोइड वाल्व नियंत्रण के माध्यम से 16 चरणों में बदला जा सकता है।
3गियरबॉक्स में सभी गियर उच्च-आवृत्ति शमन से गुजरते हैं।
4कार्य मेज में एक रोलिंग गाइडवे डिजाइन है, जो बड़ी लोडिंग क्षमता और उच्च घूर्णन सटीकता की अनुमति देता है।
5ऊर्ध्वाधर औजार-पोस्ट पांच-स्टेशन औजार-पोस्ट से लैस है और उच्च-सटीक चूहा-गियर डिस्क पोजिशनिंग का उपयोग करता है।
6उपकरण-पोस्टों में हाइड्रोलिक संतुलन का उपयोग किया जाता है, जिसमें स्लाइडिंग स्क्रू ड्राइव का उपयोग करके क्षैतिज और ऊर्ध्वाधर फ़ीड होते हैं।
7हाइड्रोलिक प्रणाली जर्मन यातायात ट्रांसमिशन उपकरणों से सुसज्जित है ताकि वर्कटेबल स्नेहन के लिए स्थिर तेल प्रवाह सुनिश्चित किया जा सके।
विनिर्देशः
|
मॉडल |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
मैक्स. घुमावदार डाय. |
800 |
1200 |
1600 |
2000 |
2500 |
|
अधिकतम काटने की ऊंचाई ((मिमी) |
800 |
1000 |
1000 |
1250 |
1250 |
|
अधिकतम लोडिंग वजन ((टन) |
1.2 |
3.2 |
5 |
8 |
10 |
|
काम की मेज का व्यास ((मिमी) |
720 |
1000 |
1400 |
1800 |
2250 |
|
काम की मेज की गति सीमा ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
अधिकतम काम की मेज का टोक़ (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
ऊर्ध्वाधर औजार के खंभे की ऊर्ध्वाधर यात्रा ((मिमी) |
650 |
650 |
800 |
800 |
1200 |
|
ऊर्ध्वाधर स्तंभ की क्षैतिज यात्रा ((मिमी) |
570 |
700 |
915 |
1200 |
1400 |
|
घन टन) |
7 |
8 |
12.4 |
17 |
23 |
|
आयाम ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
मशीन चित्रः
