उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: C5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक पैकेज या ग्राहक के साथ बातचीत
प्रसव के समय: 55 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट
नाम: |
धातु काटने के लिए ऊर्ध्वाधर टर्न मशीन |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
2500 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
3700*5650*3950 मिमी |
वजन (किलो): |
33000 किग्रा |
वारंटी: |
1 वर्ष |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
ब्रांड: |
बैशुन मशीनरी |
नाम: |
धातु काटने के लिए ऊर्ध्वाधर टर्न मशीन |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
2500 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
3700*5650*3950 मिमी |
वजन (किलो): |
33000 किग्रा |
वारंटी: |
1 वर्ष |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
ब्रांड: |
बैशुन मशीनरी |

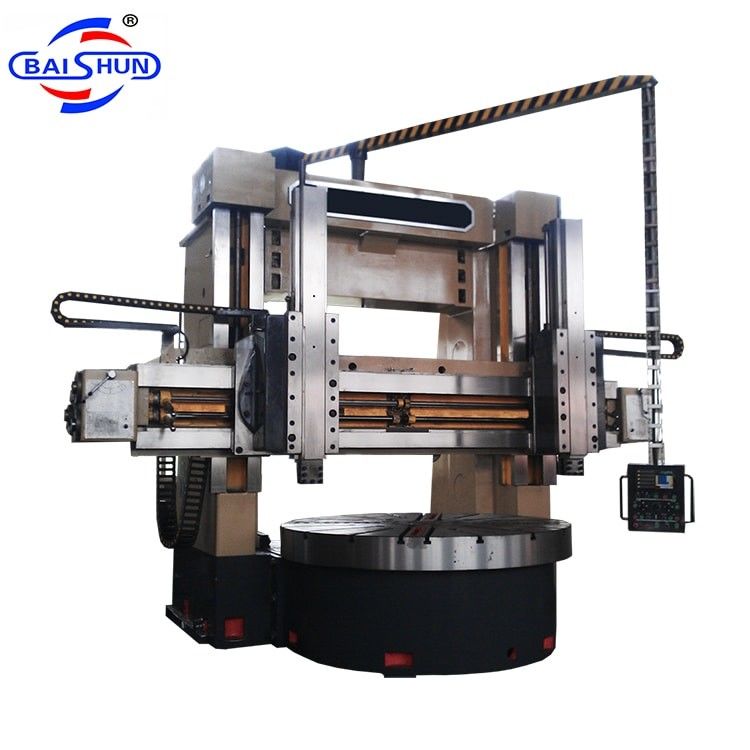

C5225 VTL धातु काटने के लिए भारी शुल्क ऊर्ध्वाधर टर्न मशीन
विवरण:
ऊर्ध्वाधर टर्न मशीन दोनों अंदर और बाहर सिलेंडरों और विमानों, मकई सतहों, और ग्रूविंग के लिए तैयार किया गया है। यह उच्च गति इस्पात उपकरण लौह धातुओं पर काम करने के लिए उपयुक्त है,गैर लौह धातुएँ, और कुछ गैर धातु सामग्री।
उपकरण के मुख्य घटकों का निर्माण उच्च शक्ति, कम तनाव वाले कास्ट आयरन सामग्री के साथ एक पूरी कास्टिंग संरचना का उपयोग करके किया जाता है।यह कच्चे मशीनिंग के बाद annealing और उम्र बढ़ने के उपचार से गुजरता हैसटीकता सुनिश्चित करने के लिए स्तंभ गाइड रेल को ग्राउंड किया जाता है, जबकि बीम गाइड और रैम गाइड को मध्यवर्ती आवृत्ति बुझाने के बाद पीसने से गुजरते हैं।
आम तौर पर इसे न्यूनतम मानवीय हस्तक्षेप के साथ मोल्डिंग, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग जैसे विभिन्न प्रकार के मशीनिंग कार्यों को करने के लिए प्रोग्राम किया जा सकता है।
1गियरबॉक्स के सभी गियरों को अधिक स्थायित्व के लिए उच्च आवृत्ति से बुझाने की प्रक्रिया से गुजरना पड़ता है।
2कार्य मेज में एक रोलिंग गाइडवे डिजाइन है, जो बड़ी लोडिंग क्षमता और उच्च घूर्णन सटीकता की अनुमति देता है।
3ऊर्ध्वाधर औजार-पोस्ट पांच-स्टेशन औजार-पोस्ट से लैस है और उच्च-सटीक चूहा-गियर डिस्क पोजिशनिंग का उपयोग करता है।
4उपकरण-पोस्टों में हाइड्रोलिक संतुलन का उपयोग किया जाता है, जिसमें स्लाइडिंग स्क्रू ड्राइव का उपयोग करके क्षैतिज और ऊर्ध्वाधर फ़ीड होते हैं।
5हाइड्रोलिक प्रणाली जर्मन यातायात ट्रांसमिशन उपकरणों से सुसज्जित है ताकि वर्कटेबल स्नेहन के लिए स्थिर तेल प्रवाह सुनिश्चित किया जा सके।
6उच्च विश्वसनीयता के लिए मशीन को पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है, जिसमें विशिष्ट प्रक्रिया आवश्यकताओं के अनुरूप विद्युत वायरिंग होती है।
7यह मशीन एक आकर्षक डिजाइन के साथ आती है, जो उपयोगकर्ता के आराम और सुविधाजनक संचालन और रखरखाव को सुनिश्चित करती है।
विनिर्देश
| मॉडल |
C5225 |
C5232 |
C5235 |
C5240 |
C5250 |
C5260 |
|
कार्य मेज का व्यास |
2250 मिमी |
2830 मिमी |
2830 मिमी |
3150 मिमी |
4500 मिमी |
5200 मिमी |
|
अधिकतम घुमावदार व्यास |
2500 मिमी |
3200 मिमी |
3200 मिमी |
4000 मिमी |
5000 मिमी |
6000 मिमी |
|
काम के टुकड़े की अधिकतम ऊंचाई ((मिमी) |
1600-2800 |
1600-3000 |
1600-3000 |
1600-3200 |
2500-4200 |
2500-4500 |
|
काम के टुकड़े का अधिकतम वजन |
10/20 |
10/20/32 |
10/20/32 |
10/20/32 |
32/50 |
32/50 |
|
कार्य तालिका का अधिकतम टोक़ |
63000 N•m |
63000 N•m |
63000 N•m |
63000 N•m |
105000N•m |
105000N•m |
|
विश्राम भोजन सीमा |
0.25-90 मिमी/मिनट |
0.25-90 मिमी/मिनट |
0.25-90 मिमी/मिनट |
0.25-90 मिमी/मिनट |
0.1-1000 |
0.1-000 मिमी/मिनट |
|
बीम यात्रा |
1250 मिमी |
1250 मिमी |
1250 मिमी |
1250 मिमी |
2150 मिमी |
2150 मिमी |
|
उपकरण के आराम की क्षैतिज यात्रा |
1400 मिमी |
1750 मिमी |
1900 मिमी |
2150 मिमी |
2700 मिमी |
3300 मिमी |
|
औजार के आराम की ऊर्ध्वाधर यात्रा |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 |
1400/1600 |
|
बीम की गति ((मिमी/मिनट) |
350 |
350 |
350 |
350 |
380 |
380 |
|
अधिकतम. उपकरण के स्तंभ के झुकाव कोण |
±30° |
±30° |
±30° |
±30° |
±30° |
±30° |
|
बुर्ज का आयाम ((WxHmm) |
40x50 |
40x50 |
40x50 |
40x50 |
60x65 |
60x65 |
|
मुख्य मोटर शक्ति |
55 किलोवाट |
55 किलोवाट |
55 किलोवाट |
55/75 किलोवाट |
75 किलोवाट |
75 किलोवाट |
|
मशीन वजन (लगभग) |
33-38T |
36-50T |
38-62T |
43-65T |
92-105T |
150-200T |
मशीन फोटो
