वीटीएल वर्टिकल टर्रे लथ मशीन भारी शुल्क मैनुअल डीआरओ डिस्प्ले एकल स्तंभ

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: BAISHUN

प्रमाणन: ISO

मॉडल संख्या: C5116

दस्तावेज़: उत्पाद पुस्तिका पीडीएफ

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: negotiable

पैकेजिंग विवरण: निर्यात मानक पैकेज या ग्राहक के साथ बातचीत

प्रसव के समय: 35 कार्य दिवस

भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

ऊर्ध्वाधर टर्रे टर्रे मशीन

,

वीटीएल ऊर्ध्वाधर टर्रे टर्रे

,

ऊर्ध्वाधर टर्रे लात

नाम:
एकल स्तंभ के साथ ऊर्ध्वाधर टरथ मशीन
प्रकार:
खड़ा
मशीनिंग क्षमता:
मध्यम कार्य
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
1600 मिमी
स्पिंडल मोटर पावर (किलोवाट):
15
कार्य तालिका दीया.:
1400 मिमी
आयाम ((L*W*H):
2830*2670*3010 मिमी
वजन (किलो):
12400 कि.ग्रा
वारंटी:
1 वर्ष
नाम:
एकल स्तंभ के साथ ऊर्ध्वाधर टरथ मशीन
प्रकार:
खड़ा
मशीनिंग क्षमता:
मध्यम कार्य
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
1600 मिमी
स्पिंडल मोटर पावर (किलोवाट):
15
कार्य तालिका दीया.:
1400 मिमी
आयाम ((L*W*H):
2830*2670*3010 मिमी
वजन (किलो):
12400 कि.ग्रा
वारंटी:
1 वर्ष
वीटीएल वर्टिकल टर्रे लथ मशीन भारी शुल्क मैनुअल डीआरओ डिस्प्ले एकल स्तंभ

भारी ड्यूटी मैनुअल डीआरओ डिस्प्ले वर्टिकल टरथ मशीन सिंगल कॉलम के साथ



विवरण:

ऊर्ध्वाधर टर्न मशीन दोनों अंदर और बाहर सिलेंडरों और विमानों, मकई सतहों, और ग्रूविंग के लिए तैयार किया गया है। यह उच्च गति इस्पात उपकरण लौह धातुओं पर काम करने के लिए उपयुक्त है,गैर लौह धातुएँ, और कुछ गैर धातु सामग्री।

उपकरण के मुख्य घटकों का निर्माण उच्च शक्ति, कम तनाव वाले कास्ट आयरन सामग्री के साथ एक पूरी कास्टिंग संरचना का उपयोग करके किया जाता है।यह कच्चे मशीनिंग के बाद annealing और उम्र बढ़ने के उपचार से गुजरता हैसटीकता सुनिश्चित करने के लिए स्तंभ गाइड रेल को ग्राउंड किया जाता है, जबकि बीम गाइड और रैम गाइड को मध्यवर्ती आवृत्ति बुझाने के बाद पीसने से गुजरते हैं।

ऊर्ध्वाधर lathes का व्यापक रूप से विनिर्माण उद्योग में बड़े और भारी घटकों, जैसे गियर, टरबाइन और एयरोस्पेस भागों के उत्पादन के लिए उपयोग किया जाता है।

इस मैनुअल डीआरओ प्रदर्शन ऊर्ध्वाधर टरथ मशीन एक ऊर्ध्वाधर धुरी है कि पकड़ता है और workpiece घूमती है के साथ डिजाइन किया गया है। काटने उपकरण एक उपकरण टावर है कि कई धुरी में चलता है पर लगाया जाता है,सटीक और जटिल मशीनिंग संचालन की अनुमति.

आम तौर पर इसे न्यूनतम मानवीय हस्तक्षेप के साथ मोल्डिंग, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग जैसे विभिन्न प्रकार के मशीनिंग कार्यों को करने के लिए प्रोग्राम किया जा सकता है।



विशेषताएं:

1यह बहुमुखी मशीन विभिन्न उद्योगों में यांत्रिक प्रसंस्करण के लिए उपयुक्त है।

2मुख्य ट्रांसमिशन एक एसी मोटर द्वारा संचालित होता है, जिसमें एक मुख्य ड्राइव गति होती है जिसे सोलेनोइड वाल्व नियंत्रण के माध्यम से 16 चरणों में बदला जा सकता है।

3गियरबॉक्स के सभी गियरों को अधिक स्थायित्व के लिए उच्च आवृत्ति से बुझाने की प्रक्रिया से गुजरना पड़ता है।

4यह मशीन एक आकर्षक डिजाइन के साथ आती है, जो उपयोगकर्ता के आराम और सुविधाजनक संचालन और रखरखाव को सुनिश्चित करती है।

5अनुकूलन विकल्पों में ग्राहक के अनुरोध पर एक डिजिटल डिस्प्ले (डीआरओ) डिवाइस स्क्वायर रैम शामिल है, जो विशिष्ट आवश्यकताओं को पूरा करने के लिए अतिरिक्त लचीलापन प्रदान करता है।

6इसका उपयोग मुख्य रूप से अंदर और बाहर के सिलेंडरों, शंकु सतहों, अंत के चेहरे, ग्रूविंग, काटने और आंतरिक छेद ड्रिलिंग के मोटे और खत्म मशीनिंग के लिए किया जा सकता है।



विनिर्देशः



सी51 श्रृंखला

मॉडल C518 C5112 C5116 C5120 C5125
मैक्स. घुमावदार डाय. 800 1200 1600 2000 2500
अधिकतम काटने की ऊंचाई ((मिमी) 800 1000 1000 1250 1250
अधिकतम लोडिंग वजन ((टन) 1.2 3.2 5 8 10
काम की मेज का व्यास ((मिमी) 720 1000 1400 1800 2250
काम की मेज की गति सीमा ((r/min) 30-260 6.3-200 5-160 3.2-100 2-63
अधिकतम काम की मेज का टोक़ (n.m) 1000 25000 32000 32000 35000
ऊर्ध्वाधर औजार के खंभे की ऊर्ध्वाधर यात्रा ((मिमी) 650 650 800 800 1200
ऊर्ध्वाधर स्तंभ की क्षैतिज यात्रा ((मिमी) 570 700 915 1200 1400
घन टन) 5 8 12.4 17 23
आयाम ((L*W*Hmm)

2080*2621

*3515

2360*2280

*2800

2830*2670

*3010

3200*2800

*3250

3300*4000

*3500



मशीन चित्रः

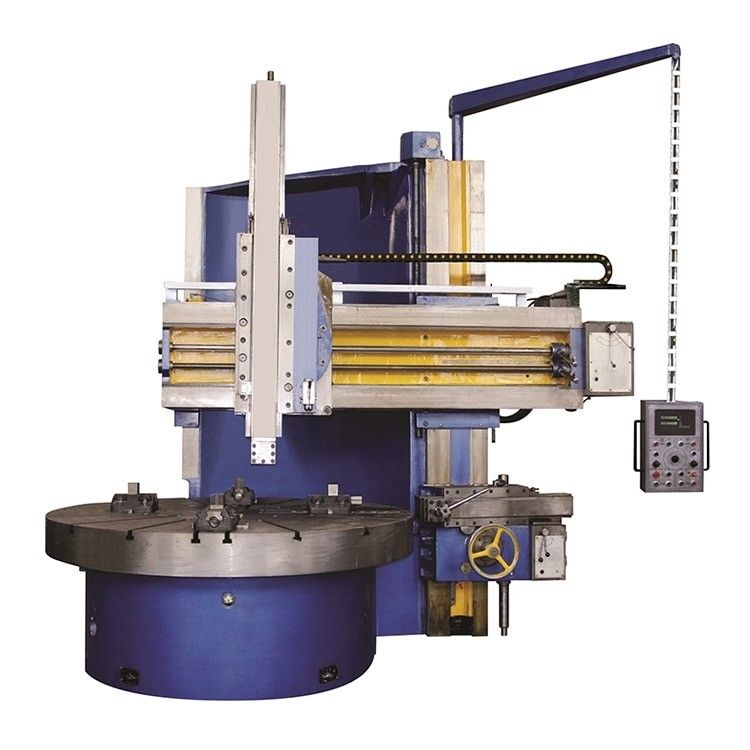

वीटीएल वर्टिकल टर्रे लथ मशीन भारी शुल्क मैनुअल डीआरओ डिस्प्ले एकल स्तंभ 0

वीटीएल वर्टिकल टर्रे लथ मशीन भारी शुल्क मैनुअल डीआरओ डिस्प्ले एकल स्तंभ 1
