घर > उत्पादों > ऊर्ध्वाधर लात मशीन > C5225 Vtl सीएनसी वर्टिकल टरथ मशीन व्यास 2500 मिमी चार चक डबल कॉलम

C5225 Vtl सीएनसी वर्टिकल टरथ मशीन व्यास 2500 मिमी चार चक डबल कॉलम

उत्पाद विवरण

उत्पत्ति के प्लेस: हेनान, चीन

ब्रांड नाम: Baishun

प्रमाणन: ISO

मॉडल संख्या: C5225

दस्तावेज़: उत्पाद पुस्तिका पीडीएफ

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: negotiable

पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें

प्रसव के समय: 45 कार्य दिवस

भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: 100 सेट/सेट प्रति माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

C5225

,

सीएनसी वर्टिकल लेथ मशीन

,

सीएनसी वीटीएल मशीन

स्थिति:
नया
प्रकार:
खड़ा
वोल्टेज:
380V/50HZ
वारंटी:
1 वर्ष
स्वचालित ग्रेड:
नियमावली
शक्ति:
55 किलोवाट
Max. मैक्स। Swing Diameter स्विंग व्यास:
2500 मिमी
प्रमुख शब्द:
ऊर्ध्वाधर लात मशीन
स्थिति:
नया
प्रकार:
खड़ा
वोल्टेज:
380V/50HZ
वारंटी:
1 वर्ष
स्वचालित ग्रेड:
नियमावली
शक्ति:
55 किलोवाट
Max. मैक्स। Swing Diameter स्विंग व्यास:
2500 मिमी
प्रमुख शब्द:
ऊर्ध्वाधर लात मशीन
C5225 Vtl सीएनसी वर्टिकल टरथ मशीन व्यास 2500 मिमी चार चक डबल कॉलम

चार चक C5225 2500MM डबल कॉलम सीएनसी ऊर्ध्वाधर टरथ मशीन



उत्पाद का वर्णन

भारी शुल्क वाली ऊर्ध्वाधर घूर्णन मशीन मेरी कंपनी की स्वयं विकसित ऊर्ध्वाधर घूर्णन मशीनों में से एक है, जो बड़े सार्वभौमिक धातु-कटिंग प्रसंस्करण उपकरण से संबंधित है।उत्पाद उन्नत सीएडी कंप्यूटर सहायता प्राप्त डिजाइन तकनीकों का उपयोग करता है, स्वीकृति के राष्ट्रीय, उद्योग से संबंधित डिजाइन और निर्माण मानकों के अनुसार।

भारी ड्यूटी वर्टिकल टरथ मशीनें बड़े इलेक्ट्रिकल मोटर उद्योग, बड़े पंप वाल्व प्रकार के उद्योग, परिवहन उद्योग, साथ ही इंजीनियरिंग मशीनरी के लिए विशिष्ट हैं,रक्षा उद्योग के कुछ बड़े वर्कपीस सिलेंडर प्रकार के भागों का व्यास 4 मीटर से कम है, जैसे कि मोटर शेल, पंप वाल्व शेल, व्हील हब, अंत चेहरे, आंतरिक और बाहरी बेलनाकार सतह पर मोड़ प्रक्रियाओं का संचालन करने के लिए,लेकिन यह भी आंतरिक और बाहरी शंकु मोड़ प्रसंस्करण जरूरतों के लिए spanning डिग्री (+/-30 डिग्री) के साथ ऊर्ध्वाधर उपकरण वाहक का उपयोग कर सकते हैं.



विशेषताएं:

1भारी ड्यूटी वर्टिकल लेथ की मुख्य गति उन्नत आवृत्ति नियंत्रण प्रणाली को अपनाती है, जो मैनुअल उच्च-निम्न गियर शिफ्ट के माध्यम से 75Kw परिवर्तनीय आवृत्ति मोटर द्वारा संचालित होती है,तो यह धुरी 2 प्राप्त करता है.5 - 40 आर / मिनट गतिहीन गति।
2तालिका में जस्ता, एल्यूमीनियम और तांबे के मिश्र धातु ZZnA110-5 के साथ रेल प्लेट पहनी जाती है ताकि रेल की वहन क्षमता बढ़ सके।
3कार्य तालिका का धुरी दो उच्च परिशुद्धता वाले द्विध्रुवीय लघु बेलनाकार रोलर बीयरिंग से सुसज्जित है; आंतरिक अंगूठी में रेडियल क्लीयरेंस को समायोजित करने के लिए कॉपर है,उच्च परिशुद्धता के तहत स्पिंडल स्थिर काम सुनिश्चित करने के लिएकार्यबेंच के स्टार्टअप, ब्रेकिंग और जॉगिंग के हेरफेर बटन लटकते बटन स्टेशन पर सेट होते हैं।
4ऊर्ध्वाधर औजार स्तंभ का अधिकतम झुकाव कोण +/- 30° है, जिसका उपयोग आंतरिक और बाहरी शंकु मुख को मोड़ने के लिए किया जाता है।
5सही फीड आंदोलन उन्नत चर आवृत्ति गति समायोजन प्रणाली को अपनाता है।



चीन सीएनसी Fanuc VTL मशीन का मुख्य विनिर्देश

पद C(K) 5225 C(K) 5232 C(K) 5235 C(K) 5240 C(K) 5250 C(K) 5260
कार्य मेज का व्यास 2250 मिमी 2830 मिमी 2830 मिमी 3150 मिमी 4500 मिमी 5200 मिमी
अधिकतम घुमावदार व्यास 2500 मिमी 3200 मिमी 3200 मिमी 4000 मिमी 5000 मिमी 6000 मिमी
काम के टुकड़े की अधिकतम ऊंचाई ((मिमी) 1600-2800 1600-3000 1600-3000 1600-3200 2500-4200 2500-4500
काम के टुकड़े का अधिकतम वजन 10/20 10/20/32 10/20/32 10/20/32 32/50 32/50
कार्य तालिका का अधिकतम टोक़ 63000 N•m 63000 N•m 63000 N•m 63000 N•m 105000N•m 105000N•m

विश्राम भोजन सीमा

0.25-90 मिमी/मिनट 0.25-90 मिमी/मिनट 0.25-90 मिमी/मिनट 0.25-90 मिमी/मिनट 0.1-1000 मिमी/मिनट 0.1-000 मिमी/मिनट
बीम यात्रा 1250 मिमी 1250 मिमी 1250 मिमी 1250 मिमी 2150 मिमी 2150 मिमी
उपकरण के आराम की क्षैतिज यात्रा 1400 मिमी 1750 मिमी 1900 मिमी 2150 मिमी 2700 मिमी 3300 मिमी
औजार के आराम की ऊर्ध्वाधर यात्रा

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1400/1600 1400/1600
बीम की गति ((मिमी/मिनट) 350 350 350 350 380 380
अधिकतम. उपकरण के स्तंभ के झुकाव कोण ±30° ±30° ±30° ±30° ±30° ±30°
बुर्ज का आयाम ((WxHmm) 40x50 40x50 40x50 40x50 60x65 60x65
मुख्य मोटर शक्ति 55 किलोवाट 55 किलोवाट 55 किलोवाट 55/75 किलोवाट 75 किलोवाट 75 किलोवाट
मशीन वजन (लगभग) 33-38T 36-50T 38-62T 43-65T 92-105T 150-200T

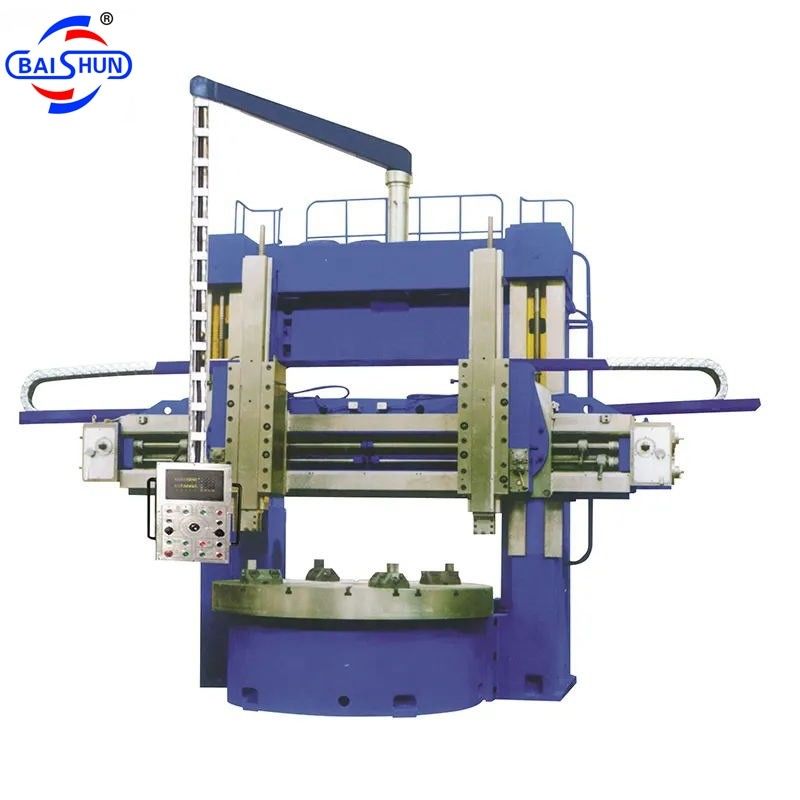

मशीन चित्र

C5225 Vtl सीएनसी वर्टिकल टरथ मशीन व्यास 2500 मिमी चार चक डबल कॉलम 0
