उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: C5240
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 40 सेट/सेट
उत्पाद का नाम: |
C5240 ऊर्ध्वाधर टर्न मशीन |
प्रकार: |
खड़ा |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |
उत्पाद का नाम: |
C5240 ऊर्ध्वाधर टर्न मशीन |
प्रकार: |
खड़ा |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |

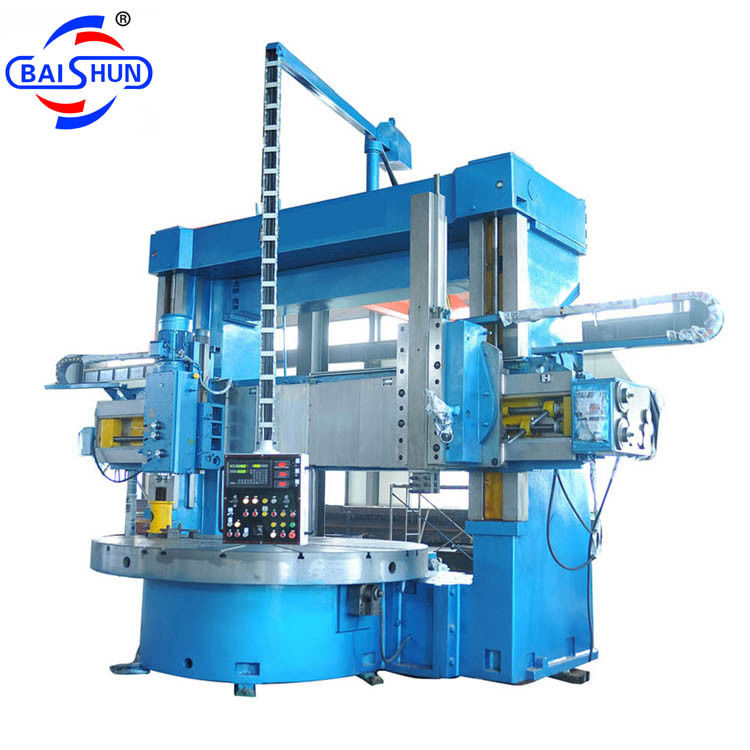

C5240 डबल कॉलम वर्टिकल हेवी ड्यूटी वर्टिकल टर्न मशीन की कीमत
यह मशीन उच्च गति इस्पात और कार्बाइड काटने के उपकरण के लिए एक चाकू धारक के साथ एक भारी शुल्क दो स्तंभ ऊर्ध्वाधर टर्न है, मशीन धातु सामग्री और मिश्र धातु के सभी प्रकार के प्रसंस्करण को संतुष्ट कर सकती है,गैर लौह धातुएँ, गैर धातु सामग्री जैसे कलाकृतियों, आंतरिक और बाहरी सिलेंडर, आंतरिक और बाहरी शंकु सतह, विमान, चाप सतह, क्रांति की सतह के सभी प्रकार के जटिल आकार को पूरा कर सकते हैं,मोटे और बारीक मोड़ने के लिए आंतरिक और बाहरी अंगूठी ग्रूव.
1भारी ड्यूटी वर्टिकल लेथ की मुख्य गति उन्नत आवृत्ति नियंत्रण प्रणाली को अपनाती है, जो मैनुअल उच्च-निम्न गियर शिफ्ट के माध्यम से 75Kw परिवर्तनीय आवृत्ति मोटर द्वारा संचालित होती है,तो यह धुरी 2 प्राप्त करता है.5 - 40 आर / मिनट गतिहीन गति।
2तालिका में जस्ता, एल्यूमीनियम और तांबे के मिश्र धातु ZZnA110-5 के साथ रेल प्लेट पहनी जाती है ताकि रेल की वहन क्षमता बढ़ सके।
3कार्य तालिका का धुरी दो उच्च परिशुद्धता वाले द्विध्रुवीय लघु बेलनाकार रोलर बीयरिंग से सुसज्जित है; आंतरिक अंगूठी में रेडियल क्लीयरेंस को समायोजित करने के लिए कॉपर है,उच्च परिशुद्धता के तहत स्पिंडल स्थिर काम सुनिश्चित करने के लिएकार्यबेंच के स्टार्टअप, ब्रेकिंग और जॉगिंग के हेरफेर बटन लटकते बटन स्टेशन पर सेट होते हैं।
4ऊर्ध्वाधर औजार स्तंभ का अधिकतम झुकाव कोण +/- 30° है, जिसका उपयोग आंतरिक और बाहरी शंकु मुख को मोड़ने के लिए किया जाता है।
5सही फीड आंदोलन उन्नत चर आवृत्ति गति समायोजन प्रणाली को अपनाता है।
नामः कार्यतालिका
काम की मेज के धुरी NN3000K श्रृंखला सटीक असर है, और इसकी आंतरिक अंगूठी कॉपर छेद है, तो असर के रेडियल रिक्ति को विनियमित करके,धुरी की रेडियल सटीकता की गारंटी दी जा सकती है. धुरी गाइडवे धुरी की सटीकता को सुनिश्चित करने के लिए उच्च परिशुद्धता धक्का गेंद असर को अपनाता है। वर्कटेबल मैनुअल 4-जांघ चक है।
मुख्य ट्रांसमिशन स्पिंडल एसी सर्वो मोटर, स्वचालित गियर चेंज द्वारा संचालित होता है, और इस तरह, स्पिंडल दो रेंज के बीच स्टेपलेस गति विनियमन प्राप्त कर सकता है।
मुख्य विनिर्देश
|
पद
|
C5240
|
|
कार्य मेज का व्यास
|
3150 मिमी
|
|
काम के टुकड़े का अधिकतम घुमावदार व्यास
|
4000 मिमी
|
|
काम के टुकड़े की अधिकतम ऊंचाई
|
1600-3200 मिमी
|
|
काम के टुकड़े का अधिकतम वजन
|
10/20/32 टी
|
|
उपकरण के आराम के अधिकतम काटने बल
|
35000 एन (दाएं बुर्ज)
|
|
30000 एन (बाएं बुर्ज)
|
|
|
कार्य तालिका का अधिकतम टोक़
|
63000 N•m
|
|
गति परिवर्तन सीमा (उच्च/निम्न)
|
2.5-40 आरपीएम
|
|
उपकरण विश्राम फ़ीडिंग रेंज ((stepless)
|
0.25-90 मिमी/मिनट
|
|
बीम यात्रा
|
1250 मिमी
|
|
औजार के आराम की यात्रा
|
क्षैतिज 2150 मिमी
|
|
लंबवत 1000/1250/1400/1600 मिमी
|
|
|
बीम की गति
|
350 मिमी/मिनट
|
|
औजार के खंभे की तेज गति
|
1550 मिमी/मिनट
|
|
अधिकतम. उपकरण के स्तंभ के झुकाव कोण
|
±30°
|
|
बुर्ज का आयाम ((WxH)
|
40x50 मिमी
|
|
मुख्य मोटर शक्ति
|
55/75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
फ़ीडिंग मोटर पावर
|
0.75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
मशीन का वजन (लगभग)
|
43-65T
|
मशीन चित्रः
भुगतान की शर्तें
हम आमतौर पर टी/टी, एल/सी का उपयोग करते हैं
टी/टीः टी/टी 30% अग्रिम, शेष राशि वितरण से पहले निरीक्षण के बाद भुगतान किया जाना चाहिए
प्रसव से पहले, हम आपको तैयार मशीनों की तस्वीरें भेज देंगे और निरीक्षण के लिए हमारे कारखाने में आने के लिए आपका स्वागत है
पैकिंग का तरीका
20/40 फीट कंटेनर में एफसीएल और एलसीएल निर्यात मानक
एफसीएलःसमुद्र के योग्य पैकेज,मशीन कंटेनर में तय हैं और स्पेयर पार्ट्स लकड़ी के बक्से में पैक हैं
नौवहन
MSK/MSC/APL/EMC/PIL आदि
वारंटी
सामान्य उपयोग के तहत 12 महीने, पहनने वाले भागों को छोड़कर
1. 24घंटों बाद बिक्री सेवा द्वाराई-डाक याफोन.
2. 100% प्रतिक्रिया दर.
3विदेशी सेवा के लिए उपलब्ध इंजीनियर।
4. ओईएमसेवाउपलब्ध है
5. वारंटी: 12 महीने, वारंटी अवधि से परे, सभी स्पेयर पार्ट्स आपको फैक्टरी मूल्य के साथ पेश किए जाते हैं।
