उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5117
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह

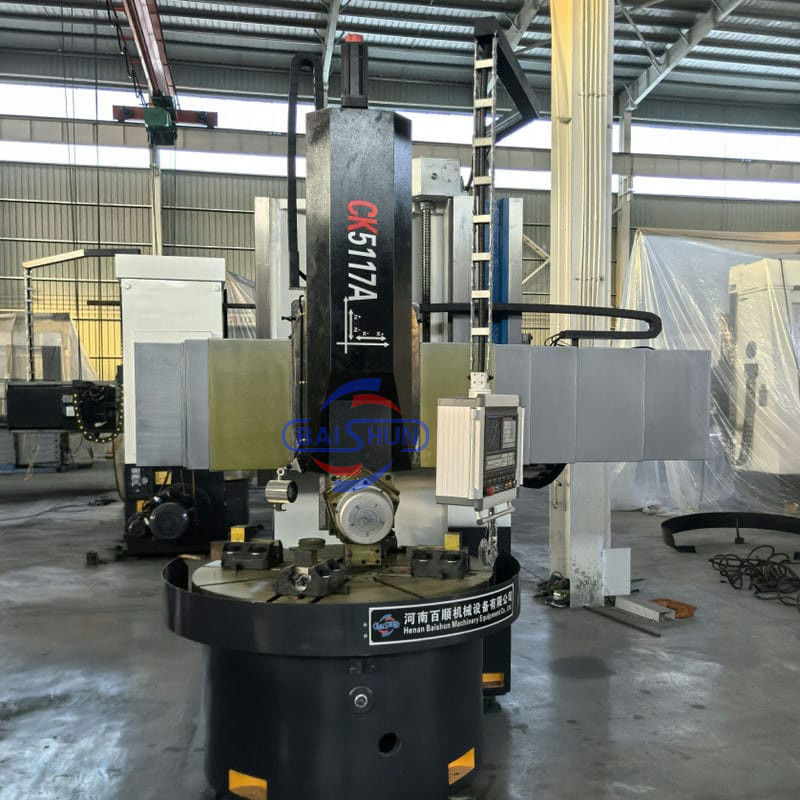

प्रोडक्ट का नाम: |
धातु की टरथ मशीन |
मशीन का प्रकार: |
CK5117 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1700 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
5 टन |
स्पिंडल की संख्या: |
अकेला |
वोल्टेज: |
380V |
मुख्य शब्द: |
धातु की टरथ मशीन |
समारोह: |
धातु मोड़ना |
प्रोडक्ट का नाम: |
धातु की टरथ मशीन |
मशीन का प्रकार: |
CK5117 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1700 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
5 टन |
स्पिंडल की संख्या: |
अकेला |
वोल्टेज: |
380V |
मुख्य शब्द: |
धातु की टरथ मशीन |
समारोह: |
धातु मोड़ना |
चाइना हॉट सेल मल्टी-पर्पस सीएनसी वर्टिकल टर्निंग लेथ फेरस मेटल, नॉन-फेरस मेटल और आंशिक नॉन-मेटेलिक मटेरियल को प्रोसेस करने के लिए उपयुक्त है, और एंड फेस, इनसाइड और आउटसाइड सिलिंड्रिकल सरफेस, इनसाइड और आउटसाइड सर्कुलर कोनिकल सरफेस और ड्रिलिंग, एक्सपैंडिंग, रीमिंग ऑफ होल की टर्निंग की प्रोसेसिंग हासिल कर सकती है। मेन ट्रांसमिशन स्पिंडल एसी सर्वो मोटर, हाइड्रोलिक गियर चेंज और टू गियर स्टेपलेस स्पीड रेगुलेशन द्वारा संचालित होता है। वर्कटेबल मैनुअल 4-जॉ सिंगल मूवमेंट चक है।
मुख्य विशेषताएं:
1. सीएनसी वर्टिकल लेथ, एक वर्टिकल टूल पोस्ट है, अधिकतम मशीनिंग व्यास 1600 मिमी से 2600 मिमी सिंगल कॉलम वर्टिकल लेथ है, सीके5116 प्रकार के लिए, यह 1400 मिमी के टेबल व्यास के साथ डिज़ाइन किया गया है, और मानक अधिकतम मशीनिंग ऊंचाई 1200 मिमी है।
2. ट्रांसमिशन डिवाइस एक फोर-स्पीड सीमलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3. सिस्टम में सेट, सभी गियर 40Cr ग्राइंडिंग गियर का उपयोग करते हैं, जिनमें उच्च रोटेशन सटीकता और कम शोर की विशेषताएं होती हैं।
4. मशीन नॉन-फेरस मेटल, ब्लैक मेटल और नॉनमेटल मटेरियल के हाई स्पीड स्टील टूल्स और कार्बाइड कटिंग टूल प्रोसेसिंग के लिए उपयुक्त है। मशीन पर निम्नलिखित प्रक्रियाओं को पूरा किया जा सकता है: प्लेन की इनर और आउटर सिलिंड्रिकल सरफेस को टर्न करना; सभी प्रकार के हुक फेस, इनर और आउटर कोन फेस, थ्रेड, कटिंग स्लॉट और कटिंग।
मशीन पैरामीटर
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
वर्टिकल टूल रेस्ट का मैक्स। टर्निंग डायमीटर (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
वर्किंग टेबल डायमीटर (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
वर्क-पीस की मैक्स। ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
वर्क-पीस का मैक्स। वजन (किलो) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
वर्कटेबल रोटेशन स्पीड की रेंज (आरपीएम) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
फीडिंग सीरीज |
सीमलेस |
सीमलेस |
सीमलेस |
सीमलेस |
सीमलेस |
सीमलेस |
|
टूल रेस्ट फीड की रेंज (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम ट्रैवल (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
टूल रेस्ट का हॉरिजॉन्टल ट्रैवल (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
टूल रेस्ट का वर्टिकल ट्रैवल (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के सेक्शन का साइज (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मेन मोटर पावर (किलोवाट) |
11 |
15 |
22 |
15 |
30 |
30 |
डिटेल मशीन फोटो:
शिपिंग और डिलीवरिंग:
अधिक जानकारी और स्पेसिफिकेशन्स के लिए, कृपया संपर्क करें:
