उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
उत्पाद का नाम: |
स्वचालित ऊर्ध्वाधर घुमावदार टर्न |
मशीन का प्रकार: |
सीके5116 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1600 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
3.2 टन |
स्पिंडल की संख्या: |
एकल |
वोल्टेज: |
380v |
कुंजी शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
उत्पाद का नाम: |
स्वचालित ऊर्ध्वाधर घुमावदार टर्न |
मशीन का प्रकार: |
सीके5116 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1600 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
3.2 टन |
स्पिंडल की संख्या: |
एकल |
वोल्टेज: |
380v |
कुंजी शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
चीन हॉट सेल मल्टी-पर्पस CNC वर्टिकल टर्निंग खराद फेरस धातु, गैर-फेरस धातु और आंशिक गैर-धातु सामग्री को संसाधित करने के लिए उपयुक्त है, और अंत चेहरे, अंदर और बाहर बेलनाकार सतह, अंदर और बाहर गोलाकार शंक्वाकार सतह और ड्रिलिंग, विस्तार, छेद के रीमिंग की टर्निंग की प्रक्रिया को प्राप्त कर सकता है। मुख्य ट्रांसमिशन स्पिंडल एसी सर्वो मोटर, हाइड्रोलिक गियर परिवर्तन और दो गियर स्टेप लेस स्पीड रेगुलेशन द्वारा संचालित होता है। वर्कटेबल मैनुअल 4-जबड़ा सिंगल मूवमेंट चक है।
मुख्य विशेषताएं:
1. CNC वर्टिकल खराद, CNC सिस्टम Siemens 828DD सिस्टम का उपयोग करता है, एक वर्टिकल टूल पोस्ट है, अधिकतम मशीनिंग व्यास सिंगल कॉलम वर्टिकल खराद का 1600mm से 2600mm है, CK5116 प्रकार के लिए, इसे 1400mm के टेबल व्यास के साथ डिज़ाइन किया गया है, और मानक अधिकतम मशीनिंग ऊंचाई 1200mm है।
2. ट्रांसमिशन डिवाइस एक चार-स्पीड स्लीप्लेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3. सिस्टम में सेट, सभी गियर 40Cr ग्राइंडिंग गियर का उपयोग करते हैं, जिसमें उच्च रोटेशन सटीकता और कम शोर की विशेषताएं हैं।
4. मशीन गैर-लौह धातु, काली धातु और गैर-धातु सामग्री के उच्च गति वाले स्टील टूल्स और कार्बाइड कटिंग टूल प्रसंस्करण के लिए उपयुक्त है। मशीन पर निम्नलिखित प्रक्रियाओं को पूरा किया जा सकता है: प्लेन की आंतरिक और बाहरी बेलनाकार सतह को टर्निंग करना; सभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, थ्रेड, कटिंग स्लॉट और कटिंग।
मशीन पैरामीटर
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
वर्टिकल टूल रेस्ट का अधिकतम टर्निंग व्यास (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
वर्किंग टेबल का व्यास (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
वर्क-पीस की अधिकतम ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
वर्क-पीस का अधिकतम वजन (किलो) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
वर्कटेबल रोटेशन स्पीड की रेंज (आरपीएम) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
फीडिंग सीरीज |
स्टेपलेस |
स्टेपलेस |
स्टेपलेस |
स्टेपलेस |
स्टेपलेस |
स्टेपलेस |
|
टूल रेस्ट फीड की रेंज (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम ट्रैवल (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
टूल रेस्ट का क्षैतिज ट्रैवल (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
टूल रेस्ट का वर्टिकल ट्रैवल (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के सेक्शन का आकार (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मुख्य मोटर पावर (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

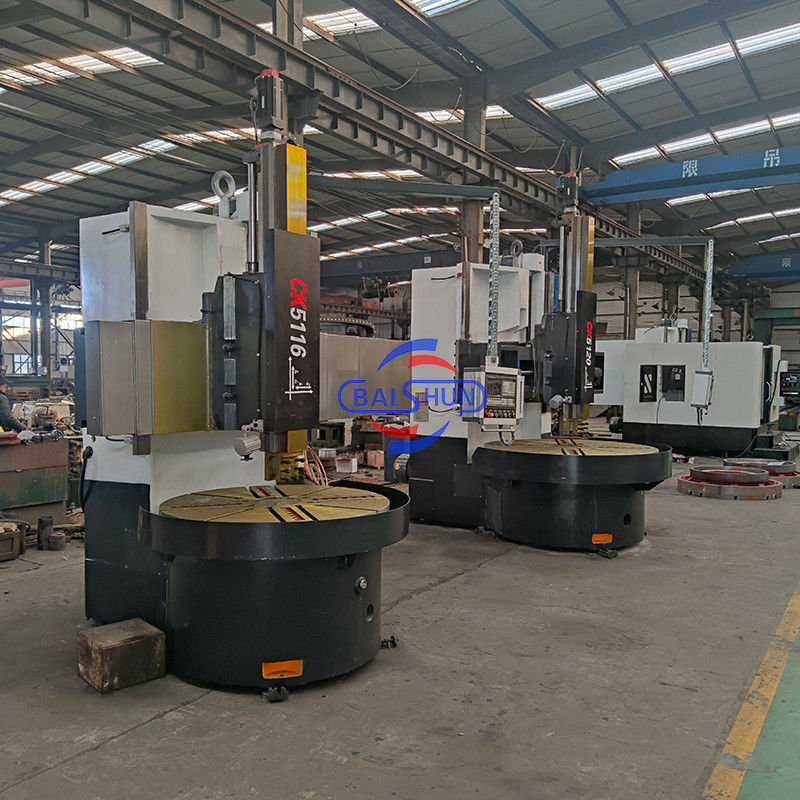

विस्तृत मशीन फोटो:
शिपिंग और डिलीवरी:
अधिक जानकारी और विशिष्टताओं के लिए, कृपया संपर्क करें:
