उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: ISO
मॉडल संख्या: टीके6813
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD79000/Set
पैकेजिंग विवरण: 1. बाहर हम गीला रोकने के लिए प्लास्टिक के साथ उत्पाद पैक करेंगे. 2. मशीन के बाहर मजबूत लकड़ी के पैले
प्रसव के समय: 4 महीने
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10 सेट/सेट
उत्पाद का नाम: |
पॉजिटिव हैंगिंग हेडस्टॉक प्लेनर टाइप सीएनसी मेटल फ्रिलिंग मशीन सर्विस सिस्टम |
प्रकार: |
टीके6813 |
स्पिंडल बोर: |
130 मिमी |
रैम का आकार: |
380X420 |
टेबल लोडिंग क्षमता: |
10000किग्रा-40000किग्रा |
कार्य: |
बोरिंग और मिलिंग |
आवेदन: |
धातु मशीनिंग |
रंग: |
अनुकूलन |
उत्पाद का नाम: |
पॉजिटिव हैंगिंग हेडस्टॉक प्लेनर टाइप सीएनसी मेटल फ्रिलिंग मशीन सर्विस सिस्टम |
प्रकार: |
टीके6813 |
स्पिंडल बोर: |
130 मिमी |
रैम का आकार: |
380X420 |
टेबल लोडिंग क्षमता: |
10000किग्रा-40000किग्रा |
कार्य: |
बोरिंग और मिलिंग |
आवेदन: |
धातु मशीनिंग |
रंग: |
अनुकूलन |

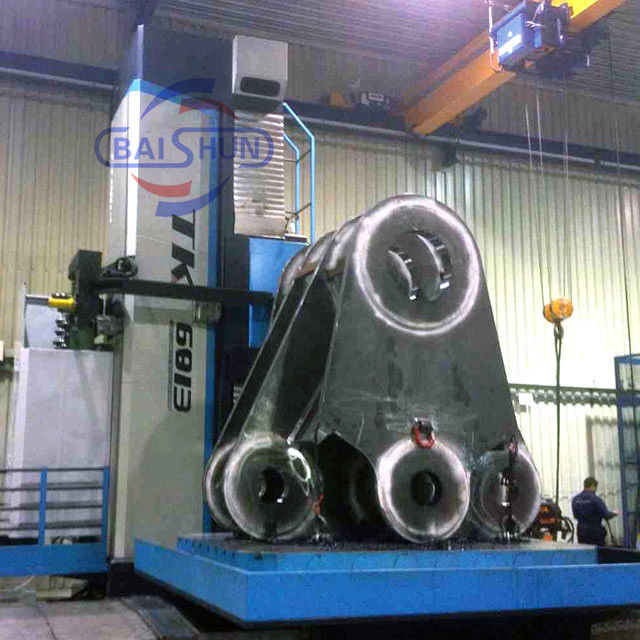

TK6813 सीएनसी प्लेनर ड्रिलिंग और मिलिंग मशीन बड़ी टोक़, उच्च दक्षता, उच्च कठोरता और उन्नत कार्य के साथ मशीन उपकरण का एक प्रकार है। उपयोगकर्ता की आवश्यकताओं के अनुसार,विभिन्न प्रणालियों के साथ, विभिन्न परिशुद्धता, विभिन्न टर्नटेबल आकार, विभिन्न विनिर्देशों के विभिन्न ग्रेड के मशीन उपकरण का गठन कर सकते हैं। यह सबसे व्यापक उपयोग के साथ सार्वभौमिक मशीन उपकरण का एक प्रकार है,बड़ी मात्रा में और व्यापक रेंज के साथ उपकरण मशीनों में से एक से संबंधित. इसका कार्य प्रदर्शन मुख्य रूप से बोरिंग और मिलिंग है, और इसका उपयोग ड्रिलिंग, रीमिंग, मिलिंग और अन्य प्रक्रियाओं के लिए भी किया जा सकता है। यह विशेष रूप से बहु-छेद भागों को संसाधित करने के लिए उपयुक्त है,सटीक पिच आवश्यकताओं के साथ बॉक्स के आकार के भाग, रैक भागों और ढालना भागों. workpiece एक बार clamped है के बाद, स्वचालित रूप से पूरा मिलिंग, बोरिंग, ड्रिलिंग, reaming, मिलिंग, टैपिंग और अन्य प्रक्रियाओं. यह पांच अक्ष नियंत्रण का एहसास कर सकते हैं,चार-अक्ष संबंध, परिपत्र अंतःकरण और त्रि-आयामी सतह प्रसंस्करण मशीन की प्रसंस्करण क्षमता का विस्तार करने के लिए पीसने के सिर, फ्लैट टर्निंग प्लेट और अन्य सामान के साथ।
मशीन उपकरण की चार रैखिक गति अक्ष हैंः
TK68सीएनसी प्लेनर प्रकार की ड्रिलिंग और फ्रीजिंग मशीन:
| पद | इकाई | TK6813 | TK6816 |
| धुरी का व्यास | मिमी | 130 | 160 |
| स्पिंडल कॉपर | आईएसओ 50 | आईएसओ 50 | |
| अधिकतम धुरी गति | आरपीएम | 2-1500 | 2-1000 |
| मोटर पावर-सर्वो | केडब्ल्यू | 22/30 | 30/40 |
| टेबल लोडिंग क्षमता | किलो | 10000-40000 | 20000- ६०००० |
| तालिका का आकार | मिमी | 1400*1600 1600*1800 1800*2000 2000*2500 |
1400*1600 1600*1800 1800*2000 2000*2500 2500*3000 |
| तालिका -X अक्ष का पार यात्रा | मिमी | 3००० ((op: 4m, 5m) | 4000 ((op: 4m,5m) |
| धुरी के सिर की ऊर्ध्वाधर यात्रास्टॉक-Y अक्ष | मिमी | 2000 ((op: 3m, 4m) | 2000 ((op: 3m, 4m) |
| देशांतर यात्रास्पिंडल-Z अक्ष | मिमी | 700 | 1000 |
| टीरावल कास्तंभ-वीधुरी | मिमी | 1600 | 2000 |
| टेबल घूर्णी अनुक्रमण-बी अक्ष | ° | 360 | 360 |
| तालिका X की यात्रा गति | mm/min | 0.5-6000 | 0.5-6000 |
| औजार पत्रिका | पीसी | 40/60 | 40/60 |
TK69सीएनसी फर्श प्रकार की ड्रिलिंग और फ्रीजिंग टर्न मशीन:
| पद | इकाई | TK6913 | TK6916 | TK6920 | TK6926 |
| धुरी का व्यास | मिमी | 130 | 160 | 200 | 260 |
| स्पिंडल कॉपर | आईएसओ | 50 | 50 | 60 | 60 |
| अधिकतम धुरी गति | आरपीएम | 1500 ((Op:3000) | 1200 ((Op:2000) | 1000 ((Op:2000) | 1000O ((op:1500) |
| मोटर पावर-सर्वो | केडब्ल्यू | 30 | 55 | 75 | 110 |
| बोरिंग स्पिंडल और रैम का कुल यात्रा | मिमी | 1500 | 2400 | 2400 | 3200 |
| रैम सेक्शन का आकार | मिमी | 380*420 | 480*520 | 480*520 | 620*740 |
| स्तंभ -X अक्ष का यात्रा | मिमी | 4000 ((op:5-15m) | 6000 ((op:7-20m) | 6000 ((op:7-20m) | 8000 ((op:9-20m) |
| धुरी के सिर-वाई अक्ष की ऊर्ध्वाधर यात्रा | मिमी | 2000 ((op: 3m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) |
| क्लोन-जेड अक्ष की देशांतर यात्रा | मिमी | 700 | 1200 | 1200 | 1600 |
| बोरिंग स्पिंडल-डब्ल्यू अक्ष की अक्षीय यात्रा | मिमी | 800 | 1200 | 1200 | 1600 |
| बीअक्ष टोटेशन की डिग्री | ° | 360 | |||
| औजार पत्रिका | पीसी | 40/60 | 40/60 | 40/60 | 40/60 |
| कार्यतालिका का आकार | मिमी | 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 (अनुकूलित किया जा सकता है) | |||
| सीएनसी प्रणाली | SIEMENS / FANUC (ग्राहकों की आवश्यकता के आधार पर आपूर्ति कर सकता है) | ||||
TK65सीएनसी प्लेनर प्रकार की ड्रिलिंग और फ्रीजिंग मशीन:
| पद | इकाई | TK6511 | TK6513 | TK6516 |
| धुरी का व्यास | मिमी | 110 | 130 | 160 |
| स्पिंडल कॉपर | आईएसओ 50 | आईएसओ 50 | आईएसओ 50 | |
| अधिकतम धुरी गति | आरपीएम | 10-2000 | 2-2000 | 2-1500 |
| मोटर पावर-सर्वो | केडब्ल्यू | 17/22.5 | 22/30 | 30/40 |
| टेबल लोडिंग क्षमता | किलो | 6000 | 10000 | 20000 |
| तालिका का आकार | मिमी | 1200*1400 1400*1600 |
1400*1600 1600*1800 |
1400*1600 1600*1800 1800*2000 |
| तालिका -X अक्ष का पार यात्रा | मिमी | 2000 ((op: 3m, 4m) | 2००० ((op: 4m, 5m) | 2500 ((op: 4m,5m) |
| धुरी के सिर की ऊर्ध्वाधर यात्रास्टॉक-Y अक्ष | मिमी | 1500 ((op: 2m, 3m) | 2000 ((op: 3m, 4m) | 2000 ((op: 3m, 4m) |
| देशांतर यात्रा स्पिंडल-Z अक्ष | मिमी | 600 | 800 | 1000 |
| टीरावल का स्तंभ-वीधुरी | मिमी | 1200 | 1600 | 1600 |
| टेबल घूर्णी अनुक्रमण-बी अक्ष | ° | 360 | 360 | 360 |
| तालिका X की यात्रा गति | mm/min | 5000 | 0.5-6000 | 0.5-6000 |
| औजार पत्रिका | पीसी | 40/60 | 40/60 | 40/60 |
TK61 सीएनसी टेबल प्रकार क्षैतिज ड्रिलिंग और मिलिंग टर्न मशीनः
| पद | इकाई | टीक6111 | टीK6113 |
| तालिका का आकार | मिमी | 1250*1400 | 1400*1600 |
| धुरी का व्यास | मिमी | 110 | 130 |
| X यात्रा | मिमी | 1800-2000 | 1800-2000 |
| Y यात्रा | मिमी | 1200-1600 | 1200-1600 |
| Z यात्रा | मिमी | 1200-1600 | 1200-2000 |
| W यात्रा | मिमी | 600 | 800 |
| टी स्लॉट | mm(W* दूरी) | 22*125 | 22*125 |
| अधिकतम लोड क्षमता | किलो | 5000 | 8000 |
| मैक्स.बोरिंग दिन. | मिमी | 240/250 | 300 |
| तेज गति | एमm/min | 3000 | 3000 |
| सीएनसी प्रणाली | मिमी | सीमेंस / फानुक | |
| पोजिशनिंग सटीकता ((X/Y/Z अक्ष) | मिमी | 0.03/0.03/0.03 | 0.03/0.03/0.03 |
| मशीन का आकार | मिमी | 6300*3900*3700 | 6500*4200*3900 |
| मशीन का वजन | किलो | 25000 | 32000 |
हेनान Baishun मशीनरी उपकरण कं, लिमिटेड सीएनसी मंजिल प्रकार बोरिंग-फ्राइंग मशीन,सीएनसी प्लैनर प्रकार बोरिंग-फ्राइंग मशीन और सीएनसी गैन्ट्री प्रकार बोरिंग-फ्राइंग मशीन का एक पेशेवर निर्माता है।
हमारे उत्पादों को दुनिया के हर कोने में पाया जा सकता है, जिसमें परमाणु ऊर्जा उद्योग, पवन जनरेटर उद्योग, जलविद्युत उपकरण उद्योग के साथ-साथ फोर्जिंग और प्रेसिंग उपकरण उद्योग शामिल हैं।कुछ नाम रखने के लिए.
हमारे पेशे में विशेषज्ञ होने की अवधारणा के अनुरूप,हम अपनी कंपनी के भीतर सभी संसाधनों को एक साथ खींचने में सक्षम हैं और उद्योग में कई अभिजात वर्गों को बोरिंग मशीनों के विकास और अनुसंधान पर ध्यान केंद्रित करने के लिएवर्षों की कड़ी मेहनत के परिणामस्वरूप, हमारे पास सीएनसी और डिजिटल रीडआउट बोरिंग मशीनों की सभी श्रृंखलाओं के डिजाइन, विकास, निरीक्षण और निर्माण की सर्वोत्तम क्षमता है।हमारे उत्पादों को मान्यता प्राप्त है और ISO9001 गुणवत्ता प्रणाली और यूरोप के प्रमाणन द्वारा प्रमाणित कर रहे हैं.
1मैं सबसे उपयुक्त मशीनों का चयन कैसे कर सकता हूँ?
एकः आप अपने आप से सटीक मॉडल चुन सकते हैं. या आप हमें अपने विनिर्देश बता सकते हैं, ताकि हम आपके लिए सबसे अच्छा मॉडल भी चुन सकें.
आप हमें उत्पाद चित्र भी भेज सकते हैं, और हम आपके लिए सबसे उपयुक्त मशीनों का चयन करेंगे।
.
2आप कब डिलीवरी करते हैं?
उत्तर: यह आपके द्वारा चुनी गई मशीन और मॉडल पर निर्भर करता है। अधिकतर 2 महीने - 4 महीने।आप हमें सटीक वितरण समय की जांच करने के लिए संदेश या मेल भेज सकते हैं।हमारे कारखाने का आधुनिकीकरण बहुत उच्च स्तर का है, ब्रांड वैश्विक बाजार में स्थिति,
3. क्या गुणवत्ता आश्वासन और पूर्ण बिक्री के बाद समर्थन प्रदान करना है?
A:हाँ!हमारी मशीन 12 महीने के लिए गारंटी है और समर्थन करता है
यदि आवश्यक हो, तो साइट पर स्थापना।कमीशनिंग, तकनीकी मार्गदर्शन और बिक्री के बाद रखरखाव सहायता।
4भुगतान की शर्तें क्या हैं?
उत्तर: टी/टी आदेश के समय 30% अग्रिम भुगतान, शिपमेंट से पहले 70% शेष भुगतान;
5. MOQ क्या है?
एकः 1 सेट (केवल कुछ कम लागत वाली मशीनें 1 सेट से अधिक होंगी)
6वारंटी कैसी है?
A:हमारी मशीन 12 महीने के लिए गारंटी है और समर्थन करता है
यदि आवश्यक हो, तो साइट पर स्थापना।
कमीशनिंग, तकनीकी मार्गदर्शन और बिक्री के बाद रखरखाव सहायता।
7. अगर मुझे इसे स्थापित करने / चलाने में समस्या है, तो क्या आप समस्या को हल करने में सहायता करने के लिए ईमेल द्वारा उपलब्ध होंगे।
एकः वीडियो तकनीकी सहायता, ऑनलाइन सेवा, हम आपको 24 घंटे में जवाब दे सकते हैं।
हम प्रत्यक्ष बिक्री मशीन निर्माता हैं, व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सर्वोत्तम मूल्य पर उच्च गुणवत्ता वाले उत्पाद की पेशकश कर सकते हैं।
