उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. बाहर हम नमी से बचने के लिए उत्पाद को प्लास्टिक के साथ पैक करेंगे.2सीएनसी वर्टिकल टरथ मशीन के बाहर
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1900 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1250 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6150*4400*5330 मिमी |
वोल्टेज: |
380v |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
55000 |
उत्पाद का नाम: |
सीएनसी डबल कॉलम वर्टिकल लेथ मशीन |
मैक्स.टर्निंग व्यास: |
3500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1900 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1250 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6150*4400*5330 मिमी |
वोल्टेज: |
380v |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
55000 |
उत्पाद का नाम: |
सीएनसी डबल कॉलम वर्टिकल लेथ मशीन |
मैक्स.टर्निंग व्यास: |
3500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |

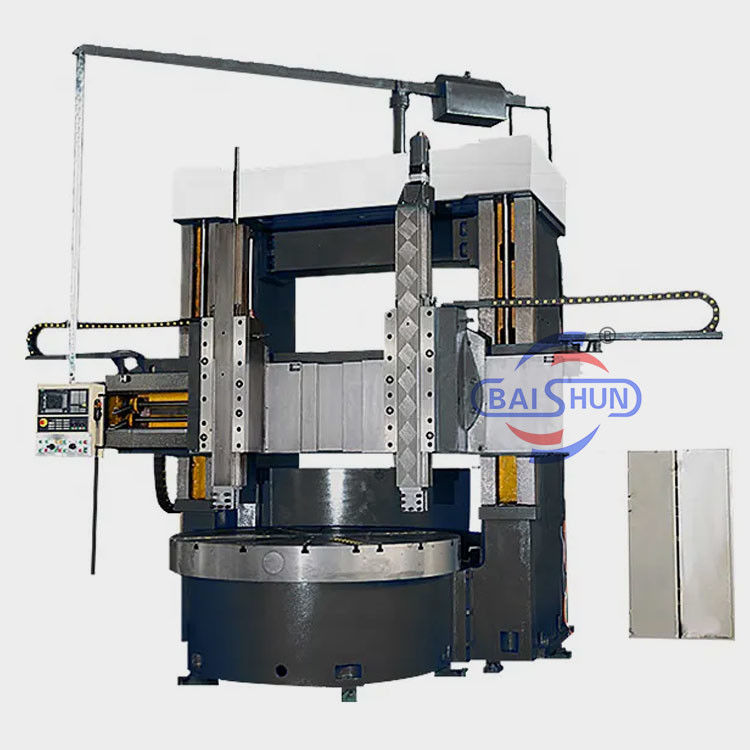

उच्च गुणवत्ता वाले भारी शुल्क ऊर्ध्वाधर टर्रे लेथ सीएनसी डबल कॉलम ऊर्ध्वाधर लेथ
डबल कॉलम वर्टिकल टर्न एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ती है।इसमें आधुनिक डिजाइन सिद्धांत और विनिर्माण तकनीक शामिल है, सीएडी अनुकूलन और घरेलू और अंतर्राष्ट्रीय स्रोतों दोनों से अत्याधुनिक घटकों का लाभ उठाते हुए। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण ताकत प्रदान करती है,उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमता, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन। मशीन भागों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों के अनुरूप हैं।
मशीन में विभिन्न घटक होते हैं, जिसमें कार्यक्षेत्र के आधार, कार्यक्षेत्र, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, राम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिक सिस्टम, ऑपरेशन स्टेशन,हाइड्रोलिक प्रणाली, और सुरक्षा उपकरण।
गैन्ट्री फ्रेम
यह बाएं और दाएं ऊर्ध्वाधर स्तंभों और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी भाग में, बाएं और दाएं लिफ्टिंग बॉक्स हैं,द्विध्रुवीय खिंचाव एसी मोटर द्वारा संचालितगियर जोड़ी, कीड़ा और गियर जोड़ी और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं स्तंभ गाइड रेल के साथ उठाने की गति करने के लिए बनाया जाता है।
बीम
बीम उच्च शक्ति और कम तनाव वाले लोहे के कास्टिंग को पर्याप्त कठोरता और शक्ति के साथ अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता सुनिश्चित हो सके।बीम ऊर्ध्वाधर स्तंभ के सामने है, और यह ऊर्ध्वाधर स्तंभ गाइडवे के साथ ऊर्ध्वाधर आंदोलन करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग बिंदु हैं। बीम के दोनों तरफ, उपकरण आराम के लिए फ़ीडिंग बॉक्स हैं।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
