घर > उत्पादों > ऊर्ध्वाधर लात मशीन > ऊर्ध्वाधर मशीनिंग केंद्र सीएनसी लेथ CK5225 मशीन उपकरण धातु काटने ऊर्ध्वाधर लेथ

ऊर्ध्वाधर मशीनिंग केंद्र सीएनसी लेथ CK5225 मशीन उपकरण धातु काटने ऊर्ध्वाधर लेथ

उत्पाद विवरण

उत्पत्ति के प्लेस: हेनान, चीन

ब्रांड नाम: BAISHUN MACHINERY

प्रमाणन: CE/ISO9001

मॉडल संख्या: CK5235

दस्तावेज़: उत्पाद पुस्तिका पीडीएफ

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: negotiable

पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील

प्रसव के समय: 30-35 कार्य दिवस

भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

मशीन टूल्स वर्टिकल टर्न

,

सीएनसी टरथ वर्टिकल टरथ

Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी):
3500
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम):
50 आर.पी.एम
मशीनिंग क्षमता:
मध्यम कार्य
स्पिंडल बोर (मिमी):
130
बिस्तर की चौड़ाई (मिमी):
250 मिमी
स्पिंडल मोटर पावर (किलोवाट):
30
स्पिंडल की संख्या:
जुड़वां
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
3500
अक्षों की संख्या:
2
यात्रा (एक्स एक्सिस) (मिमी):
750 मिमी
यात्रा (जेड एक्सिस) (मिमी):
1800 मिमी
पोजिशनिंग सटीकता (मिमी):
± 0.005
दोहराव (एक्स / वाई / जेड) (मिमी):
± 0.005
आयाम ((L*W*H):
3950*6300*4350मिमी
वोल्टेज:
380v
सीएनसी नियंत्रण प्रणाली:
जीएसके, सीमेंस, फैनुक
टूलपोस्ट ब्रांड:
होंगडा
टूल पोस्ट स्टेशन:
4
वजन (किलो):
35000
Max. अधिकतम. workpiece weight: वर्कपीस वजन::
8000 किग्रा
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी):
3500
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम):
50 आर.पी.एम
मशीनिंग क्षमता:
मध्यम कार्य
स्पिंडल बोर (मिमी):
130
बिस्तर की चौड़ाई (मिमी):
250 मिमी
स्पिंडल मोटर पावर (किलोवाट):
30
स्पिंडल की संख्या:
जुड़वां
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी):
3500
अक्षों की संख्या:
2
यात्रा (एक्स एक्सिस) (मिमी):
750 मिमी
यात्रा (जेड एक्सिस) (मिमी):
1800 मिमी
पोजिशनिंग सटीकता (मिमी):
± 0.005
दोहराव (एक्स / वाई / जेड) (मिमी):
± 0.005
आयाम ((L*W*H):
3950*6300*4350मिमी
वोल्टेज:
380v
सीएनसी नियंत्रण प्रणाली:
जीएसके, सीमेंस, फैनुक
टूलपोस्ट ब्रांड:
होंगडा
टूल पोस्ट स्टेशन:
4
वजन (किलो):
35000
Max. अधिकतम. workpiece weight: वर्कपीस वजन::
8000 किग्रा
ऊर्ध्वाधर मशीनिंग केंद्र सीएनसी लेथ CK5225 मशीन उपकरण धातु काटने ऊर्ध्वाधर लेथ

सीएनसी वर्टिकल टर्निंग लेथ मशीन CK5225 CK5235 मशीन टूल वर्टिकल लेथ



डबल कॉलम वर्टिकल टर्न एक उन्नत उपकरण है जिसमें मैकेनिकल-इलेक्ट्रिकल-हाइड्रोलिक का एकीकरण है, जो नए डिजाइन दर्शन और विनिर्माण प्रौद्योगिकी को अवशोषित करता है।यह सीएडी अनुकूलन डिजाइन तरीका अपनाता है, देश-विदेश में उन्नत कार्यात्मक घटकों को लैस करता है। संरचना में यह मजबूत शक्ति, उच्च गतिशील और स्थैतिक कठोरता, उच्च परिशुद्धता, भारी भार, उच्च दक्षता प्राप्त करता है,दीर्घ सेवा जीवनप्रत्येक मशीन भागों के मुख्य तकनीकी विनिर्देश संबंधित राष्ट्रीय मानकों के अनुरूप हैं।

मशीन में वर्कटेबल बेस, वर्कटेबल, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, रैम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिकल सिस्टम, ऑपरेशन स्टेशन, हाइड्रोलिक सिस्टम, सुरक्षा उपकरण आदि हैं।



कार्य तालिकाः

कार्य तालिका कार्य तालिका आधार, कार्य तालिका, धुरी घटकों, और संचरण उपकरण से बना है। यह कास्ट आयरन से बना है, उच्च शक्ति कम तनाव कास्टिंग का उपयोग कर,जो पर्याप्त कठोरता सुनिश्चित करता है, शक्ति और थर्मल स्थिरता। वर्कटेबल स्पिंडल लेयरिंग उच्च परिशुद्धता वाली डबल रो लघु बेलनाकार रोलर लेयरिंग को अपनाता है, जो सटीक घूर्णन और लंबे परिचालन जीवन की गारंटी देता है।

मुख्य ट्रांसमिशनः

यह मशीन एक ऊर्ध्वाधर शाफ्ट ट्रांसमिशन सिस्टम को अपनी मुख्य ड्राइवट्रेन के रूप में नियोजित करती है। यह धुरी को चलाने के लिए एक एसी सर्वो मोटर का उपयोग करती है।गियरबॉक्स सिलेंडर को स्थानांतरित करके यांत्रिक दो गियर परिवर्तन को सक्षम बनाता है, जिससे काम की मेज को 0.63-63r/min की सीमा के भीतर गति विनियमन प्राप्त करने की अनुमति मिलती है।



मशीन पैरामीटर

विनिर्देश इकाई CK5225 CK5231 CK5240Q CK5240
अधिकतम घुमावदार व्यास मिमी 2500 3150 4000 4000
काम के टुकड़े की अधिकतम ऊंचाई मिमी 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
काम के टुकड़े का अधिकतम वजन टी 10/20 10/20 10/20 32
काम की मेज का व्यास मिमी 2250 2830 2830/3150 3200/3600
टेबल की गति की सीमा r/min 2-63 2-63 2-63 2-63
चरण   16 16 16 16
कार्य तालिका का अधिकतम टोक़ KN.m 63 63 63 100
रेल के सिर का त्वरित पार mm/min 4000 4000 4000 4000
दाहिने रेलहेड का रैम वर्टिकल ट्रैवल kn 35 35 35 40
बायीं रेलहेड की रैम वर्टिकल यात्रा kn 30 30 30 30
दाहिने रेलहेड की रेंज काटने की शक्ति mm/min 1-50 1-50 1-50 1-50
दाहिने रेलहेड की रेंज काटने की शक्ति mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
बांह की यात्रा मिमी 1000 1000 1000 1250
बांह का भाग मिमी 255×200 255×200 255×200 240×240
बाएं और दाएं रेलहेड का घुमाव ° ±30° ±30° ±30° ±30°
उपकरण का भाग मिमी 40×50 40×50 40×50 50×50
मुख्य मोटर की शक्ति क्विंटल 55 55 55 75
कुल आयाम सेमी 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



उत्पाद तस्वीरें

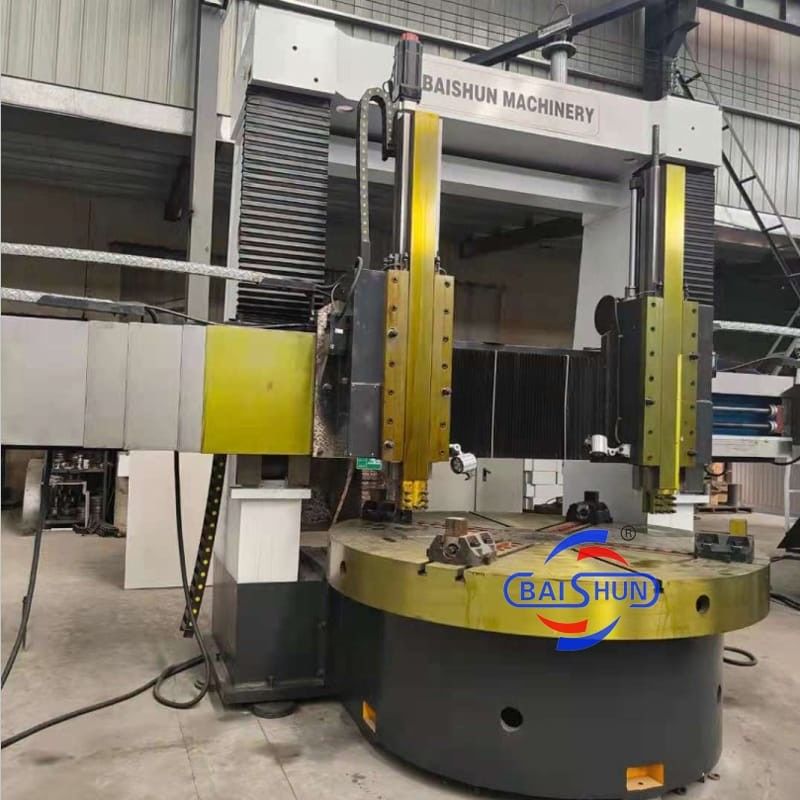

ऊर्ध्वाधर मशीनिंग केंद्र सीएनसी लेथ CK5225 मशीन उपकरण धातु काटने ऊर्ध्वाधर लेथ 0ऊर्ध्वाधर मशीनिंग केंद्र सीएनसी लेथ CK5225 मशीन उपकरण धातु काटने ऊर्ध्वाधर लेथ 1
