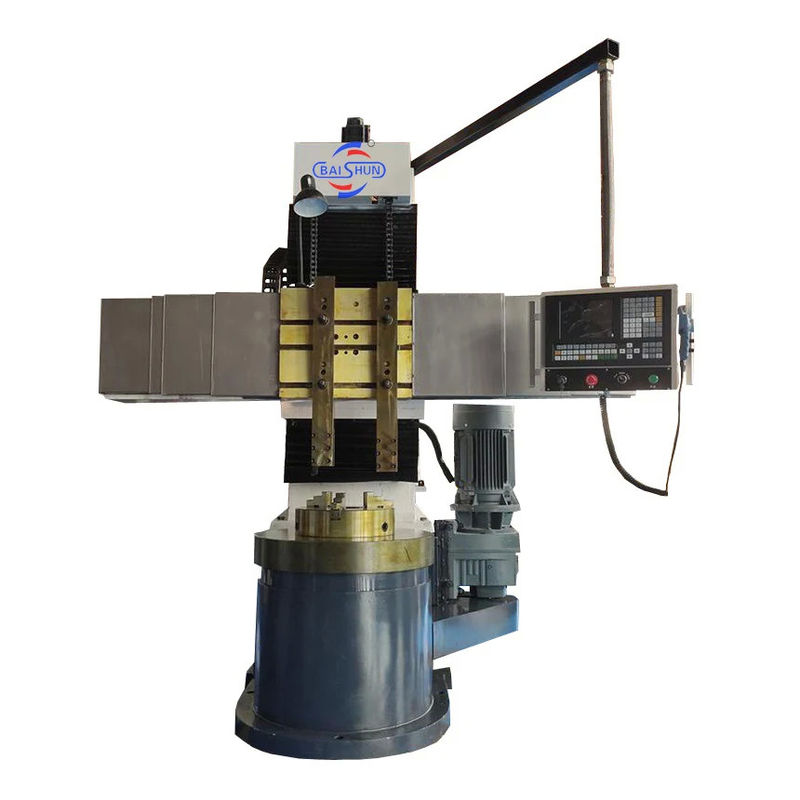

उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
यात्रा (एक्स एक्सिस) (मिमी): |
1000 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
700 मिमी |
आयाम ((L*W*H): |
2360*2280*2800 मिमी |
वजन (किलो): |
8000 |
मैक्स.टर्निंग व्यास: |
1200 एमएम |
वोक टुकड़े की अधिकतम ऊंचाई: |
1000 एमएम |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
यात्रा (एक्स एक्सिस) (मिमी): |
1000 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
700 मिमी |
आयाम ((L*W*H): |
2360*2280*2800 मिमी |
वजन (किलो): |
8000 |
मैक्स.टर्निंग व्यास: |
1200 एमएम |
वोक टुकड़े की अधिकतम ऊंचाई: |
1000 एमएम |
इसके अतिरिक्त, सीएनसी वर्टिकल टर्न उन्नत स्वचालन सुविधाओं से लैस है, जिससे न्यूनतम मानव हस्तक्षेप की अनुमति मिलती है। इसे विभिन्न प्रकार के मशीनिंग कार्यों को करने के लिए प्रोग्राम किया जा सकता है,घुमाव सहितबहुमुखी प्रतिभा, उच्च परिशुद्धता और स्वचालन प्रदान करते हुए, सीएनसी ऊर्ध्वाधर टर्न आधुनिक विनिर्माण प्रक्रियाओं में एक अपरिहार्य उपकरण बन गया है।
2. मुख्य ड्राइव
मुख्य ड्राइव मुख्य मोटर, गियर बॉक्स के माध्यम से 16 गियर गति गति रूपांतरण के लिए।बॉक्स में गियर को बुझाने और ट्रांसमिशन सटीकता और दक्षता सुनिश्चित करने और शोर को कम करने और कंपन को कम करने के लिए जमीन कर रहे हैं.
3कार्यक्षेत्र
तालिका में तालिका, तालिका आधार, धुरी घटक और संचरण तंत्र, तालिका और समग्र कास्टिंग प्रसंस्करण के लिए तालिका आधार शामिल हैं।तालिका गाइड सतह एक एल्यूमीनियम मिश्र धातु गाइड प्लेट के साथ अंतर्निहित है और एक दबाव तेल एक गतिशील दबाव रेल बनाने के लिए गाइड रेल के बीच इंजेक्ट किया जाता है. तो मेज ले जाने की क्षमता, उच्च परिशुद्धता रोटेशन.
4. बीम
बीम स्तंभ पर ऊपर और नीचे चलता है। बीम में एक चाकू फ़ीड ड्राइव तंत्र, बीम क्लैंपिंग तंत्र और एक हाइड्रोलिक उपकरण होता है।बीम पर स्वचालित स्नेहन तेल पंप का एक सेट स्थापित करें, रेल की सतह को स्नेहन करने की आवश्यकता के अनुसार।
5ऊर्ध्वाधर चाकू फ्रेम
Z-अक्ष, सर्वो मोटर ड्राइव द्वारा Z-अक्ष, ग्रह घटक के माध्यम से टॉर्क बढ़ाने के लिए,विद्युत चुम्बकीय क्लच स्विच द्वारा नियंत्रण दो अक्षों और एक दूसरे को लॉक विभिन्न जटिल प्रसंस्करण प्राप्त करने के लिए.
6हाइड्रोलिक प्रणाली
हाइड्रोलिक प्रणाली में शामिल हैंः तालिका गतिशील दबाव प्रणाली, मुख्य ड्राइव ट्रांसमिशन प्रणाली, बीम क्लैंपिंग और हाइड्रोलिक प्रणाली, ऊर्ध्वाधर चाकू फ्रेम हाइड्रोलिक संतुलन प्रणाली।हाइड्रोलिक प्रणाली आवश्यक है, मशीन स्नेहन, गतिशील दबाव रेल स्थिरता, हाइड्रोलिक प्रणाली की स्थिरता और विनिमेयता सुनिश्चित करने के लिए।
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
