उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. बाहर हम नमी से बचने के लिए उत्पाद को प्लास्टिक के साथ पैक करेंगे.2सीएनसी वर्टिकल टरथ मशीन के बाहर
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1400 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1000 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
3700*5650*3950 मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
33000 |
उत्पाद का नाम: |
नई टर्न टर्न सीएनसी टर्न मशीन उपकरण कीमतें |
मैक्स.टर्निंग व्यास: |
2500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1400 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1000 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
3700*5650*3950 मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
33000 |
उत्पाद का नाम: |
नई टर्न टर्न सीएनसी टर्न मशीन उपकरण कीमतें |
मैक्स.टर्निंग व्यास: |
2500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |

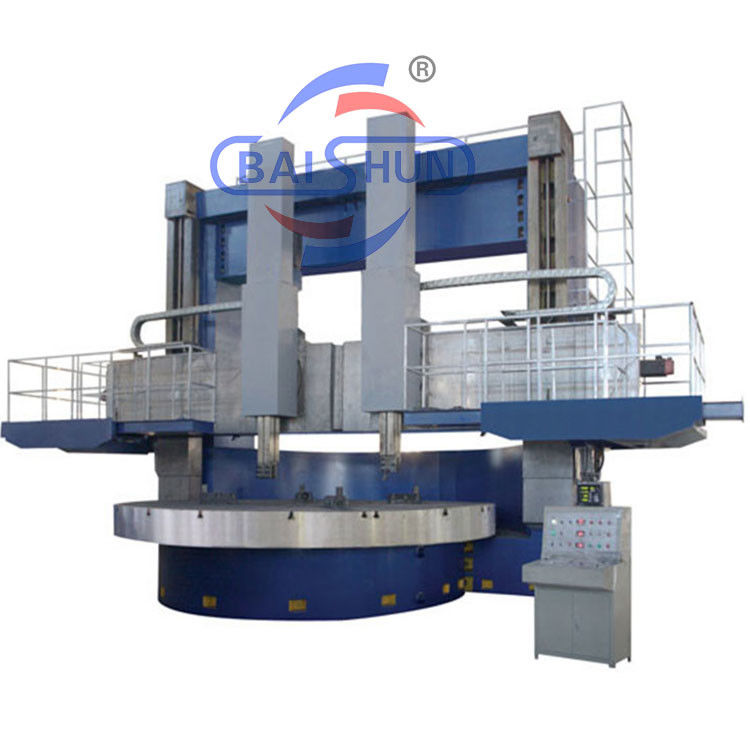

डबल कॉलम वर्टिकल टारथ CK5240 सीएनसी मशीन डी टोरनो टोरनीओ दा बैंक टोकार्का
डबल कॉलम वर्टिकल टर्न एक उन्नत उपकरण है जिसमें मैकेनिकल-इलेक्ट्रिकल-हाइड्रोलिक का एकीकरण है, जो नए डिजाइन दर्शन और विनिर्माण प्रौद्योगिकी को अवशोषित करता है।यह सीएडी अनुकूलन डिजाइन तरीका अपनाता है, देश-विदेश में उन्नत कार्यात्मक घटकों को लैस करता है। संरचना में यह मजबूत शक्ति, उच्च गतिशील और स्थैतिक कठोरता, उच्च परिशुद्धता, भारी भार, उच्च दक्षता प्राप्त करता है,दीर्घ सेवा जीवनप्रत्येक मशीन भागों के मुख्य तकनीकी विनिर्देश संबंधित राष्ट्रीय मानकों के अनुरूप हैं।
मशीन में वर्कटेबल बेस, वर्कटेबल, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, रैम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिकल सिस्टम, ऑपरेशन स्टेशन, हाइड्रोलिक सिस्टम, सुरक्षा उपकरण आदि हैं।
सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।
सीएनसी ऊर्ध्वाधर लात में एक ऊर्ध्वाधर धुरी होती है जो वर्कपीस को पकड़ती है और घुमाती है। वे बड़े और भारी घटकों, जैसे गियर, टरबाइन,और एयरोस्पेस भागोंवे विशेष रूप से उच्च आयाम अनुपात वाले घटकों को मोड़ने के लिए उपयोगी हैं।
इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.
कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.सीएनसी डबल कॉलम सीएनसी वर्टिकल टर्न मशीन डे टोरनो टोरनीओ दा बैंक टोकार्का
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
