उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
मशीन का नाम: |
मशीन टूल्स सीएनसी वर्टिकल लथ मशीन |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
160 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1600 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
800 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
916 मिमी |
वजन (किलो): |
12500 |
मशीन का नाम: |
मशीन टूल्स सीएनसी वर्टिकल लथ मशीन |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
160 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1600 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
800 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
916 मिमी |
वजन (किलो): |
12500 |

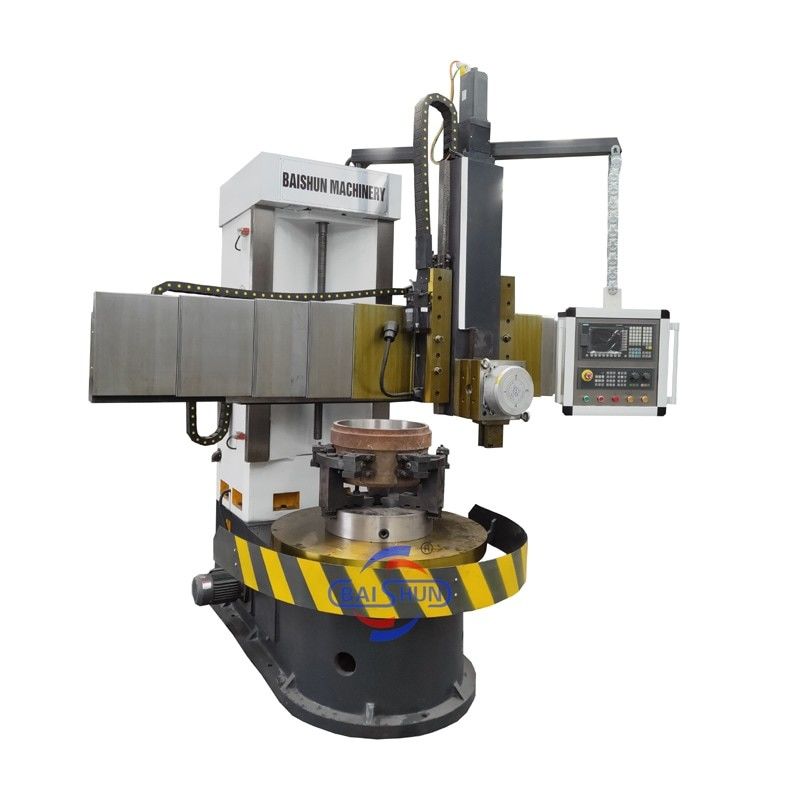

उच्च गति FANUC ऊर्ध्वाधर मशीन उपकरण सीएनसी ऊर्ध्वाधर टरथ मशीन
सीएनसी वर्टिकल टर्न एक उच्च प्रदर्शन वाली मशीन है जिसमें क्षमताओं की एक विस्तृत श्रृंखला और उच्च उत्पादकता है।हमारी कंपनी ने एक अत्याधुनिक मशीन उपकरण विकसित किया है जो निर्बाध रूप से एनिमेट्रोनिक्स और हाइड्रोलिक्स को एकीकृत करता है, उन्नत डिजाइन और विनिर्माण तकनीकों से प्रेरणा लेते हुए, और हमारी समृद्ध कॉर्पोरेट संस्कृति को शामिल करते हुए।इससे हमें घरेलू और अंतरराष्ट्रीय ग्राहकों को विश्व स्तरीय उत्पाद उपलब्ध कराने में मदद मिलती है।.
उच्च परिशुद्धता और स्थायित्व सुनिश्चित करने के लिए, हमने टेबल के लिए एक अभिन्न कास्टिंग और एक थर्मल संतुलित संरचना का उपयोग किया है।मुख्य शाफ्ट असर एक उच्च परिशुद्धता डबल पंक्ति बेलनाकार रोलर असर का उपयोग करता है, और टेबल गाइडवे को सुचारू संचालन के लिए अनुकूलित किया गया है।
कृपया ध्यान दें कि हम लगातार अपने उत्पादों को बेहतर बनाने के लिए प्रयास कर रहे हैं, और इसलिए, प्रदान की गई जानकारी पूर्व सूचना के बिना परिवर्तन के अधीन हो सकती है।
मुख्य विशेषताएं:
1. सीएनसी ऊर्ध्वाधर lathe, सीएनसी प्रणाली सीमेंस 828DD प्रणाली का उपयोग करता है, वहाँ एक ऊर्ध्वाधर उपकरण पोस्ट, अधिकतम मशीनिंग व्यास 1600mm है, टेबल व्यास 1400mm है,और अधिकतम मशीनिंग ऊंचाई 1000 मिमी है.
2ट्रांसमिशन डिवाइस एक चार स्पीड स्लीपलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3प्रणाली में स्थापित सभी गियर 40Cr पीस गियर का उपयोग करते हैं, जिनमें उच्च घूर्णन सटीकता और कम शोर की विशेषताएं हैं।
4. मशीन उच्च गति इस्पात उपकरण और कार्बाइड काटने उपकरण गैर लौह धातु, काले धातु और गैर धातु सामग्री के प्रसंस्करण के लिए उपयुक्त है. मशीन पर निम्नलिखित प्रक्रियाओं को पूरा कर सकते हैंःविमान के आंतरिक और बाहरी बेलनाकार सतह घुमासभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, धागा, काटने की स्लॉट और काटने।
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
