उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: CK5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
प्रोडक्ट का नाम: |
स्वचालित सीएनसी वर्टिकल लथ मशीन |
प्रकार: |
खड़ा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1200 मिमी |
वर्कपीस की अधिकतम ऊंचाई (मिमी): |
1000 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
180 आरपीएम |
मशीनिंग क्षमता: |
मध्यम कर्तव्य |
स्पिंडल मोटर पावर (किलोवाट): |
15 |
पोजिशनिंग सटीकता (मिमी): |
± 0.002 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.001 |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
प्रोडक्ट का नाम: |
स्वचालित सीएनसी वर्टिकल लथ मशीन |
प्रकार: |
खड़ा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1200 मिमी |
वर्कपीस की अधिकतम ऊंचाई (मिमी): |
1000 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
180 आरपीएम |
मशीनिंग क्षमता: |
मध्यम कर्तव्य |
स्पिंडल मोटर पावर (किलोवाट): |
15 |
पोजिशनिंग सटीकता (मिमी): |
± 0.002 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.001 |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
मशीन का वर्णनः
सीएनसी वर्टिकल लेथ एक प्रकार का बड़ा यांत्रिक उपकरण है, जिसका उपयोग बड़े रेडियल आकार और अपेक्षाकृत छोटे अक्षीय आकार और जटिल आकार के साथ बड़े और भारी वर्कपीस को संसाधित करने के लिए किया जाता है।एक बेलनाकार सतह के रूप में, एक अंत सतह, एक शंकुआकार सतह, एक बेलनाकार छेद, एक शंकुआकार छेद और इसी तरह के विभिन्न डिस्क, पहियों और आस्तीन काम के टुकड़े,और अतिरिक्त उपकरणों जैसे चलती धागे के माध्यम से भी संसाधित किया जा सकता है, गोलाकार सतह घुमावदार, मशीनिंग, पीसने और इसी तरह की नकल; एक क्षैतिज lathe के साथ तुलना में, काम के टुकड़े क्षैतिज lathe के clamping सजावट में clamped कर रहे हैं,जबकि एक ऊर्ध्वाधर टर्न की मुख्य धुरी एक ऊर्ध्वाधर लेआउट में है, और एक कार्य तालिका की टेबल सतह एक क्षैतिज विमान में है; इसलिए, काम के टुकड़े के clamping और संरेखण अधिक सुविधाजनक हैं।इस व्यवस्था से धुरी और बीयरिंग पर भार कम होता है, इसलिए ऊर्ध्वाधर लात लंबे समय तक अपनी कार्य सटीकता बनाए रख सकती है।
1. हमारे सीएनसी ऊर्ध्वाधर lathe सीमेंस 828DD प्रणाली से लैस है, सटीक नियंत्रण सुनिश्चित करता है। यह एक ऊर्ध्वाधर उपकरण पोस्ट की सुविधा है, 1600 मिमी की अधिकतम मशीनिंग व्यास की अनुमति देता है,एक टेबल व्यास 1400 मिमी, और 1000 मिमी की अधिकतम मशीनिंग ऊंचाई।
2ट्रांसमिशन डिवाइस में चार स्पीड का निरंतर ट्रांसमिशन है, जो सुविधा, संवेदनशीलता और विश्वसनीयता प्रदान करता है।
3इस प्रणाली के सभी गियर 40Cr पीसने वाले गियर से बने हैं, जो उच्च घूर्णन सटीकता और न्यूनतम शोर की गारंटी देता है।
4यह मशीन उच्च गति वाले इस्पात औजारों और कार्बाइड काटने के औजारों का उपयोग करके गैर लौह धातुओं, काले धातुओं और गैर धातु सामग्री के प्रसंस्करण के लिए उपयुक्त है। यह विभिन्न संचालन कर सकता है,जिसमें आंतरिक और बाहरी बेलनाकार सतहों को मोड़ना भी शामिल है, विभिन्न प्रकार के चेहरे (जैसे हुक), आंतरिक और बाहरी शंकु सतहों, थ्रेडिंग, साथ ही स्लॉटिंग और काटने को काटना।
मशीन विनिर्देश
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| अधिकतम घुमावदार व्यास ((मिमी) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 5-160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | अस्थिर | अस्थिर | अस्थिर | अस्थिर | अस्थिर | अस्थिर | अस्थिर |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

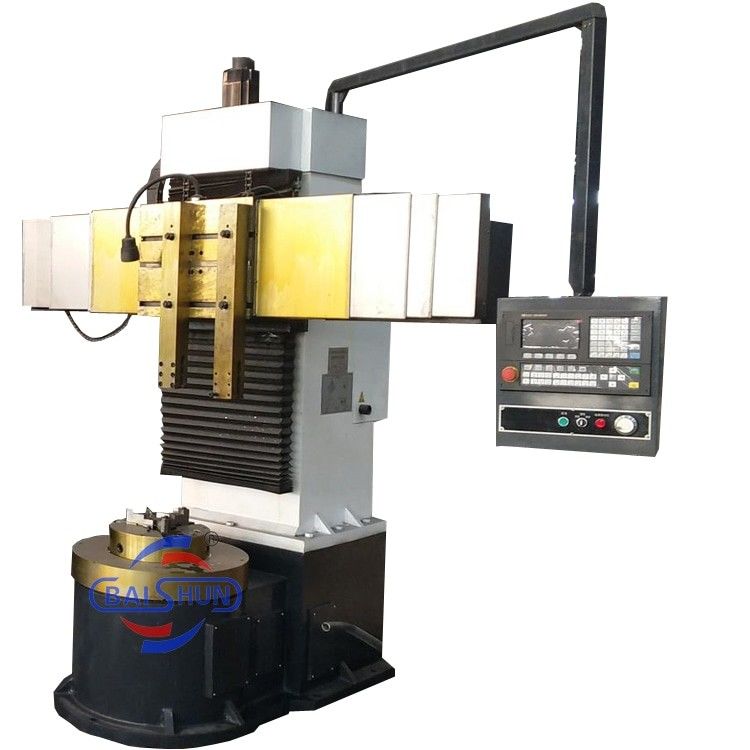

मशीन चित्र
